概要 |
刹车步进电机,又名刹车,报闸,制动器普通步进电机断电不会自锁,上电才会自锁,要实现断电自锁,需在步进电机尾部加装一个抱闸装置(刹车装置),并且并联在步进装置的电路上,电机上电时,抱闸也上电,刹车装置脱离步进电机输出轴,电机正常运转,当断电时,刹车释放紧紧抱住电机轴。 |
AB系列刹车电机采用新型的永磁式刹车,相比于比普通的弹簧式刹车,永磁式刹车结构紧凑、安装方便,具备噪声小、响应快、寿命长、发热小、耗电低等诸多优点,是一种现代自动化执行元件,适合高精度定位应用的步进电机。 |
刹车步进电机主要适合垂直、水平运动的传动机构,断电后固定维持原位,通电时不影响电机正常工作。是Z轴运动系统的首选制动单元。现在在多轴联动机械手、自动化设备、夹具冶具等方面广泛应用。 |
特征 |
·断电制动
·永磁式刹车
|
应用领域 |
主要应用于半导体设备、邦定机、包装机械、纺织机械、数控机床、生物分析检测仪器、各种工作站、光学检测设备、激光调焦设备、拉锥机、汽车检测等设备。 |
技术概述 |
型号 |
额定电流
A |
静力矩
Nm |
机身长度
mm |
刹车力矩
Nm |
刹车功率
W |
电机质量
kg |
AB34 |
6.3 |
3.7 |
118.5 |
6 |
8 |
2.2 |
6.3 |
6.7 |
148 |
6 |
8 |
3.3 |
5.6 |
9.4 |
177.5 |
6 |
8 |
4.4 |
1.8/220VAC |
4.2 |
118.5 |
6 |
8 |
2.2 |
1.8/220VAC |
7.3 |
148 |
6 |
8 |
3.3 |
1.8/220VAC |
8.7 |
177.5 |
6 |
8 |
4.4 |
|

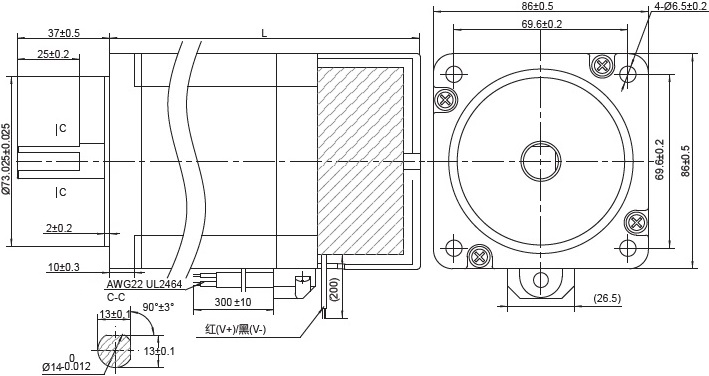

尺寸 |
![](../../../img/products/Motors/StepMotor/BRAKE_AB34-dim.jpg) |
|
