| 概要 |
高速三维线共焦传感器
LCI1220线共焦传感器的采样速度高达16 kHz，每秒可生成 27,648,000个数据点，是市面上快的传感器，能够同时捕获3D断层，3D形貌和2D强度数据。 |
| 特征 |
- 超快采样速度，适用于在线测量应用
- 同时捕获3D断层，3D形貌和2D强度数据
- 能够识别和捕获曲面边缘和材料各层
- 对透明和高反射材料的检测性能表现出色
|
| 技术概要 |
| 型号 |
FocalSpec® LCI1220 |
| 视野(mm) |
11.6 |
| X方向分辨率(μm) |
6.7 |
| Z方向重复性(μm) |
0.19 |
| 工作距离(mm) |
20.6 |
| 景深(mm) |
3 |
| 全景深下扫描速率(Hz) |
3000 |
| 最大扫描速度(Hz) |
16000 |
| 测量点数量/线 |
1728 |
| 最大镜面下角度兼容性(deg) |
± 20 |
| 尺寸(高x宽x深)(mm) |
416x354x91 |
| 重量(kg) |
19 |
| 防护等级(EN 60529) |
IP55 |
| 电源 |
24 VDC, 2A |
| PC连接方式 |
万兆以太网（可选） |
| 数字量输入 |
3X5-24V高速数字信号输入 |
|
| 机械参数 |
 |
| 型号 |
LCI1220 |
| 视野 (mm) |
11.6 |
| X 方向分辨率(μm) |
6.7 |
| Z 方向重复性 (μm) |
0.19 |

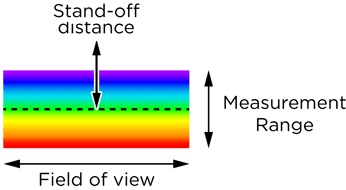

| 工作距离 (mm) |
20.6 |
| 测量范围 (mm) |
3 |
| 全景深下扫描速度 (Hz) |
3000 |
| 最大扫描速度 (Hz) |
16000 |
| 数据点/轮廓数 |
1728 |
| 最大镜面下角度兼容性 (deg) |
± 20.0 |
| 尺寸 (高 x 宽 x 深) (mm) |
419 x 354 x 91 |
|
|

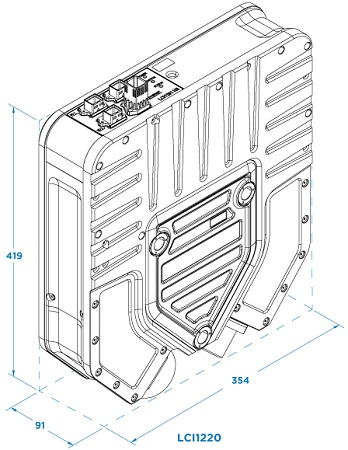

| 尺寸 |
 |
| |
