| 概要 |
低成本，入门级线激光轮廓传感器
Gocator 2100应用于不需要最高分辨率场合的基础在线质量检测应用。。 |
| 特征 |
· 解决所有基本的质量检测需求
·
VGA图像，激光线轮廓点数640
·
最大视野至1260mm
· 最大测量范围至1350mm |
| 技术概述 |
| 型号 |
2120 |
2130 |
2140 |
2150 |
2170 |
2175 |
2180 |
| 激光线轮廓点数 |
- |
640 |
640 |
640 |
640 |
640 |
640 |
640 |
| Z方向线性度 |
±%/MR |
0.01 |
0.01 |
0.01 |
0.01 |
0.04 |
0.03 |
0.04 |
| X方向分辨率 |
mm |
0.028-0.042 |
0.088-0.150 |
0.19-0.34 |
0.3-0.6 |
0.55-1.10 |
0.51-1.58 |
0.75-2.20 |
| Z方向重复性 |
mm |
0.4 |
0.8 |
1.2 |
2 |
8 |
12 |
12 |
| 安装净距离 |
mm |
40 |
90 |
190 |
300 |
400 |
650 |
350 |
| 测量范围 |
mm |
25 |
80 |
210 |
400 |
500 |
1350 |
800 |
| 视野FOV |
mm |
18-26 |
47-85 |
96-194 |
158-365 |
308-687 |
324-1010 |
390-1260 |
| 尺寸 |
mm |
侧面安装外壳
35x120x149.5 |
顶部安装外壳
49x75x142 |
顶部安装外壳
49x75x197 |
顶部安装外壳
49x75x272 |
顶部安装外壳
49x75x272 |
顶部安装外壳
49x75x272 |
顶部安装外壳
49x75x272 |
| 重量 |
kg |
0.8 |
0.74 |
0.94 |
1.3 |
1.3 |
1.3 |
1.3 |
| 扫描速度 |
大约170Hz-5000Hz |
| 数据接口 |
千兆以太网 |
| 输入 |
差分编码器、激光安全控制器、触发 |
| 输出 |
2路数字输出,RS-485串口（115kBaud） |
| 输入电压/功率 |
+24到+48VDC（13瓦）；波动范围：+/-10% |
| 外壳 |
铝合金全封闭机身，IP67防护等级 |
| 运行温度 |
0到50℃ |
| 存储温度 |
-30到70℃ |
| 抗震性 |
频率10-55Hz，X、Y和Z三个方向上1.5mm双向振幅，每个方向持续2小时 |
| 抗冲击性 |
15g，半正弦冲击，周期11ms，从X,Y和Z三个方向的正负方向冲击 |
| 扫描软件 |
基于浏览器的图形界面和开源SDK（软件开发包）实现参数设置和三维数据实时可视化。提供开源SDK、本地驱动以及支持标准工业协议方便与用户应用、第三方图像处理软件和PLC集成。 |
|
| 典型应用 |
|

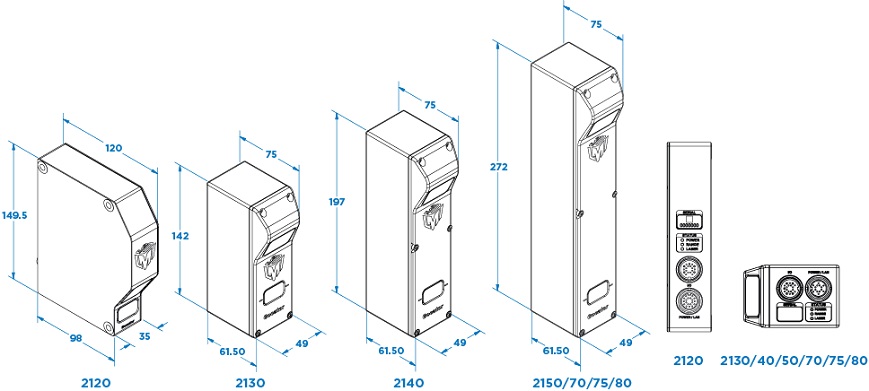

| 外形尺寸 |

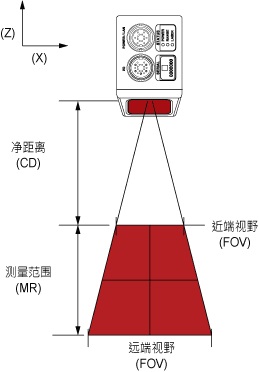

| 机械参数 |
 |
|
| 型号 |
2130 |
2140 |
2150 |
2170 |
2175 |
2180 |
| X方向分辨率 (mm) |
0.088 |
0.19 |
0.3 |
0.55 |
0.51 |
0.75 |
| Z方向分辨率 (mm) |
0.006 |
0.013 |
0.019 |
0.055 |
0.175 |
0.092 |
| 视野 (mm) |
47 - 85 |
96 - 194 |
158 - 365 |
308 - 687 |
324 - 1010 |
390 - 1260 |
| 净距离 (mm) |
90 |
190 |
300 |
400 |
650 |
350 |
| 测量范围 (mm) |
80 |
210 |
400 |
500 |
1350 |
800 |
|
|
| 机械参数 |
 |

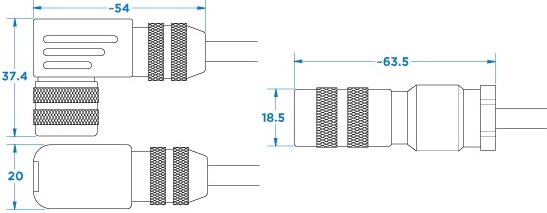

| 90°直角连接器/直线连接器 |
 |
| |
