G2300线激光轮廓传感器
概要
专为满足工厂恶劣生产环境设计
Gocator 2300在高速度及大批量应用中提供强大的三维检测
特征
· 百万像素图像,激光线轮廓点数1280
· 最大视野至1260mm
· 最大测量范围至800mm
技术概述
型号 2320 2330 2340 2350 2370 2375 2380
激光线轮廓点数 - 1280 1280 1280 1280 1280 1280 1280
Z方向线性度 ±%/MR 0.01 0.01 0.01 0.01 0.04 0.03 0.04
X方向分辨率 mm 0.014-0.021 0.044-0.075 0.095-0.170 0.150-0.300 0.275-0.550 0.255-0.790 0.375-1.100
Z方向重复性 mm 0.4 0.8 1.2 2 8 12 12
安装净距离 mm 40 90 190 300 400 650 350
测量范围 mm 25 80 210 400 500 1350 800
视野FOV mm 18-26 47-85 96-194 158-365 308-687 324-1010 390-1260
尺寸 mm 侧面安装外壳
35x120x149.5
顶部安装外壳
49x75x142
顶部安装外壳
49x75x197
顶部安装外壳
49x75x272
顶部安装外壳
49x75x272
顶部安装外壳
49x75x272
顶部安装外壳
49x75x272
重量 kg 0.8 0.74 0.94 1.3 1.3 1.3 1.3
扫描速度 大约170Hz-5000Hz
数据接口 千兆以太网
输入 差分编码器、激光安全控制器、触发
输出 2路数字输出,RS-485串口(115kBaud)
输入电压/功率 +24到+48VDC(13瓦);波动范围:+/-10%
外壳 铝合金全封闭机身,IP67防护等级
运行温度 0到50℃
存储温度 -30到70℃
抗震性 频率10-55Hz,X、Y和Z三个方向上1.5mm双向振幅,每个方向持续2小时
抗冲击性 15g,半正弦冲击,周期11ms,从X,Y和Z三个方向的正负方向冲击
扫描软件 基于浏览器的图形界面和开源SDK(软件开发包)实现参数设置和三维数据实时可视化。提供开源SDK、本地驱动以及支持标准工业协议方便与用户应用、第三方图像处理软件和PLC集成。
典型应用
食品饮料行业 铸造检测 支架尺寸内部验证

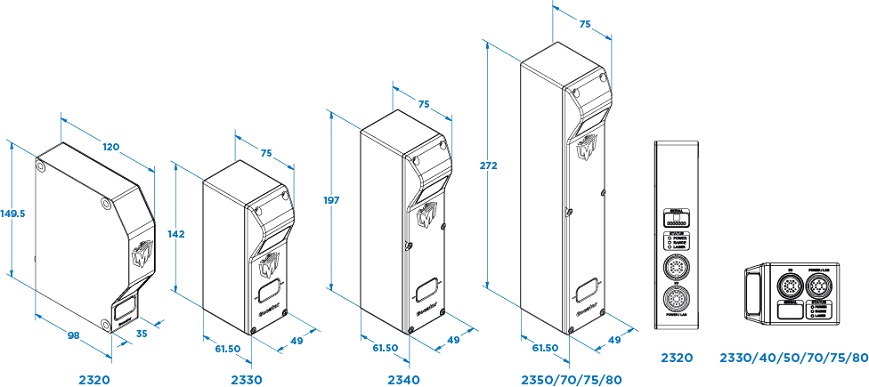

外形尺寸

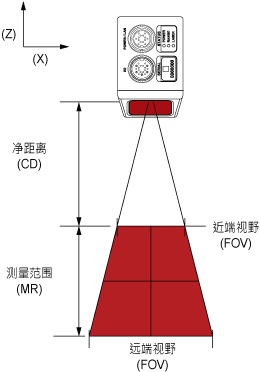

机械参数

型号 2320 2330 2340 2350 2370 2375 2380
X方向分辨率 (mm) 0.014 0.044 0.095 0.150 0.275 0.255 0.375
Z方向分辨率 (mm) 0.0018 0.006 0.013 0.019 0.055 0.175 0.092
视野(mm) 18 - 26 47 - 85 96 - 194 158 - 365 308 - 687 324 - 1010 390 - 1260
净距离 (mm) 40 90 190 300 400 650 350
测量范围 (mm) 25 80 210 400 500 1350 800
机械参数
90°直角连接器/直线连接器
