| 概要 |
超高精度线激光轮廓传感器
Gocator 2400传感器对具有挑战性的目标进行100％检测，例如检测高速运行中的小型电子部件的微小特征以及深色材料例如轮胎胎面/胎侧以及橡胶片。 |
| 特征 |
· 2百万像素图像，激光线轮廓点数1940
·
最大视野至2000 mm
·
最大测量范围至1525 mm
· 提供红色和蓝色激光模型，可在您的扫描应用中提供最佳性能和最大灵活性 |
| 技术概述 |
| 型号 |
2410 |
2420 |
2430 |
2440 |
2450 |
2490 |
| 激光线轮廓点数 |
- |
1710 |
1940 |
1500 |
1500 |
1800 |
1920 |
| Z方向线性度 |
±%/MR |
0.015 |
0.006 |
0.01 |
0.01 |
0.01 |
0.04 |
| X方向分辨率 |
mm |
5.8-6.2 |
14.0-16.5 |
37-57 |
90-130 |
100-255 |
250-1100 |
| Z方向重复性 |
mm |
0.2 |
0.4 |
0.8 |
1.2 |
2.0 |
12 |
| 安装净距离 |
mm |
19.0 |
60.0 |
75 |
183 |
270 |
350 |
| 测量范围 |
mm |
6.0 |
25.0 |
80 |
210 |
550 |
1525 |
| 视野FOV |
mm |
10.0-10.0 |
27.0-32.0 |
47-85 |
96-194 |
145-425 |
390-2000 |
| 尺寸 |
mm |
44x90x145 |
44x90x145 |
44x90x155 |
44x90x190 |
44x90x240 |
44x90x272 |
| 重量 |
kg |
0.88 |
0.88 |
1.0 |
1.2 |
1.2 |
1.5 |
| 扫描速度 |
200Hz，高达5kHz（注意：2400产品系列的扫描速度是2300产品系列的2倍） |
| 数据接口 |
千兆以太网 |
| 输入 |
差分编码器、激光安全控制器、触发 |
| 输出 |
2路数字输出,RS-485串口（115kBaud） |
| 输入电压/功率 |
+24到+48VDC（13瓦）；波动范围：+/-10% |
| 外壳 |
铝合金全封闭机身，IP67防护等级 |
| 运行温度 |
0至50℃（2级蓝光为10至50℃） |
| 存储温度 |
-30到70℃ |
| 抗震性 |
频率10-55Hz，X、Y和Z三个方向上1.5mm双向振幅，每个方向持续2小时 |
| 抗冲击性 |
15g，半正弦冲击，周期11ms，从X,Y和Z三个方向的正负方向冲击 |
| 扫描软件 |
基于浏览器的图形界面和开源SDK（软件开发包）实现参数设置和三维数据实时可视化。提供开源SDK、本地驱动以及支持标准工业协议方便与用户应用、第三方图像处理软件和PLC集成。 |
|
| 典型应用 |
|

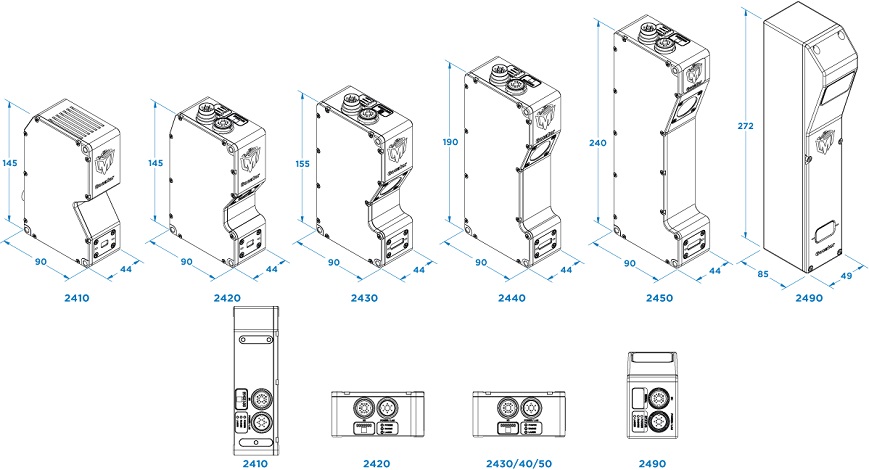

| 外形尺寸 |
| 机械参数 |
 |
|
| 型号 |
2410 |
2420 |
2430 |
2440 |
2450 |
2490 |
| X方向分辨率 (mm) |
0.0058 |
0.014 |
0.037 |
0.090 |
0.100 |
0.250 |
| Z方向重复性 (mm) |
0.0002 |
0.0004 |
0.0008 |
0.0012 |
0.002 |
0.012 |
| 视野 (mm) |
10 |
27 - 32 |
47 - 85 |
96 - 194 |
145 - 425 |
390 - 2000 |

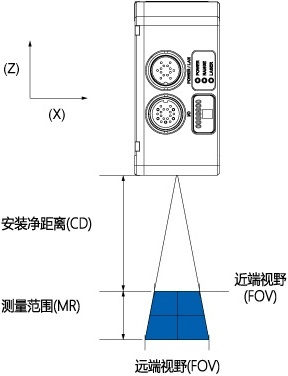

| 净距离 (mm) |
19.0 |
60.0 |
75 |
183 |
270 |
350 |
| 测量范围 (mm) |
6 |
25 |
80 |
210 |
550 |
1525 |
| 激光 |
蓝色 |
蓝色 |
红/蓝色 |
红/蓝色 |
蓝色 |
红 |
|
|
| 机械参数 |
 |

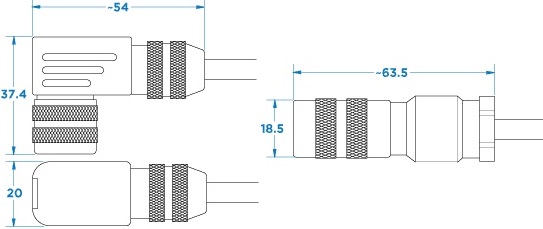

| 90°直角连接器/直线连接器 |
 |
| |
