| 概要 |
高速3D激光线轮廓传感器
Gocator 2500系列是高速3D线激光轮廓传感器，采用了最紧凑最先进的Gocator® 设计，实现高达10 kHz的检测速度— 包括扫描，内置3D测量和通过/失败控制—以满足在线生产速度。 |
| 特征 |
· 适用于在线快速移动中小型电子零件检测
·
200万像素成像芯片。每条轮廓高达1920个点
·
扫描、测量以及控制最高到10k HZ
·
FOV（视野）最大到518mm
· MR（测量范围）最大到595mm
·
配备蓝色激光+定制光学元件，可扫描暗面和镜面目标上实现最佳性能
·
配备IIoT加上内置Web服务器，可配置任何网络浏览器
·
配备内置工具，可用于3D对齐，零件切分和3D特征提取
· 支持多传感器测量网络 |
| 技术概述 |
| 型号 |
2510 |
2512 |
2520 |
2522 |
2530 |
2540 |
2550 |
| 激光线轮廓点数 |
- |
1920 |
1920 |
1920 |
1920 |
1920 |
1920 |
1920 |
| Z方向线性度 |
±%/MR |
0.015 |
0.015 |
0.006 |
0.01 |
0.01 |
0.05 |
0.06 |
| X方向分辨率 |
mm |
8.0 |
8.0 |
13.0-17.0 |
13.0-17.0 |
28.0-54.0 |
64.0-160.0 |
80.0-270.0 |
| Z方向重复性 |
mm |
0.2 |
0.2 |
0.4 |
0.4 |
0.5 |
1.2 |
2.0 |
| 安装净距离 |
mm |
17.0 |
17.0 |
47.5 |
17.75 |
40.0 |
152 |
216 |
| 测量范围 |
mm |
6 |
6 |
25 |
25 |
80 |
295 |
595 |
| 视野FOV |
mm |
13.0-14.5（漫反射） |
13.0-14.5（漫反射和镜面） |
25.0-32.5（漫反射） |
25.0-32.5（漫反射和镜面） |
48.0-100.0（漫反射） |
120.0-292.0（漫反射） |
154.0-518.0（漫反射） |
| 尺寸 |
mm |
46x80x110 |
46x80x110 |
46x80x110 |
46x110x110 |
46x80x110 |
55x105x195 |
55x105x195 |
| 重量 |
kg |
0.65 |
0.65 |
0.65 |
0.65 |
0.65 |
1.48 |
1.48 |
| 扫描速度 |
约2-10kHz |
| 数据接口 |
千兆以太网 |
| 输入 |
差分编码器、激光安全控制器、触发 |
| 输出 |
2路数字输出,RS-485串口（115kBaud） |
| 输入电压/功率 |
+24到+48VDC（13瓦）；波动范围：+/-10% |
| 外壳 |
铝合金全封闭机身，IP67防护等级 |
| 运行温度 |
0至40℃ |
| 存储温度 |
-30到70℃ |
| 抗震性 |
频率10-55Hz，X、Y和Z三个方向上1.5mm双向振幅，每个方向持续2小时 |
| 抗冲击性 |
15g，半正弦冲击，周期11ms，从X,Y和Z三个方向的正负方向冲击 |
| 扫描软件 |
基于浏览器的图形界面和开源SDK（软件开发包）实现参数设置和三维数据实时可视化。提供开源SDK、本地驱动以及支持标准工业协议方便与用户应用、第三方图像处理软件和PLC集成。 |
|
| 典型应用 |
 |
 |
 |

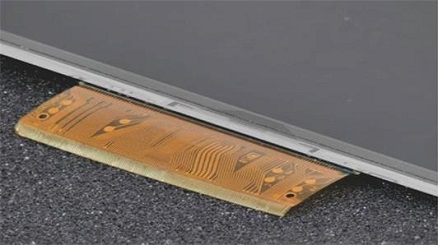

| 手机部件检测 |
医用微流体设备检测 |

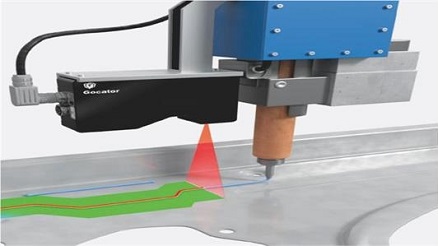

胶路检测 |
 |

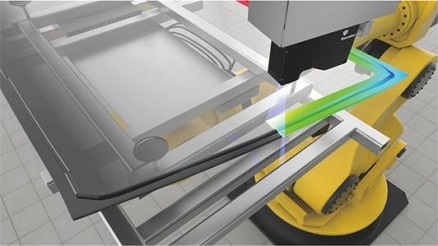

| 汽车行业：工业胶水常用于许多大型和中型装配应用，例如汽车玻璃密封胶检测 |
  |

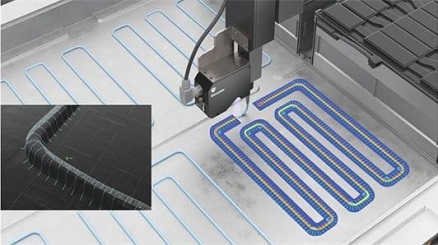

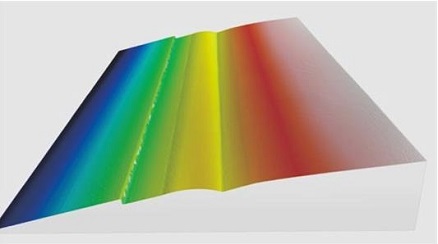

| 胶路检测：能够分析胶路或胶珠的体积，几何形状和位置。 |
  |

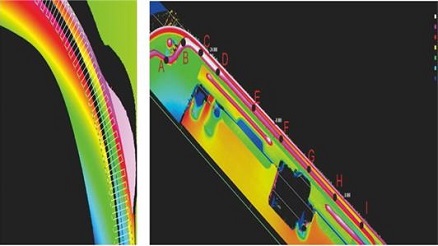

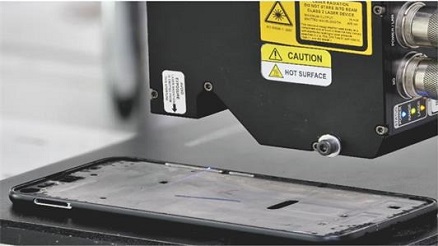

| 手机中框和上盖模组：生成2D强度和基本的3D形貌例如高度和胶截面积，对精密点胶胶量控制十分有用 |
  |

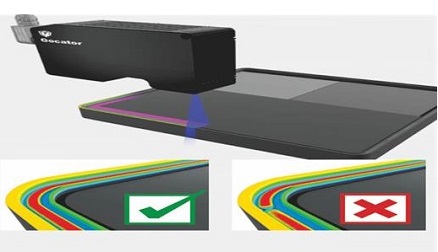

| OLED 显示屏：在固化之前准确测量和检测胶量和胶高，获取高质量3D点云，以防止出现溢胶、少胶或断胶等问题 |
 |
 |
 |
| 鞋底涂胶：更严格的质量管控、更高的人工成本、高产量的生产需求，促进着鞋业制造朝着高水平的工业自动化发展 |
  |

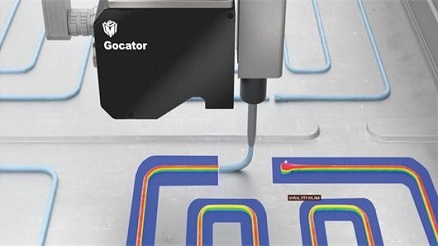

| 电池包最终安装检测：电动汽车电池托盘位于车架底盘上，锂电池模组用胶固定在托盘上的。检测胶路，确保尺寸正确及点胶质 |
|

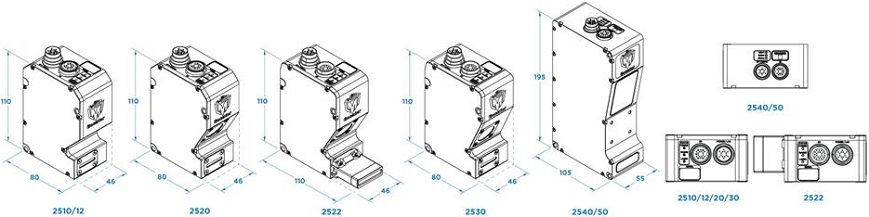

| 外形尺寸 |

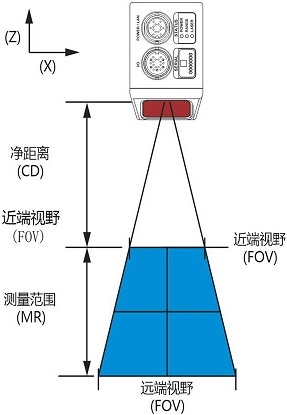

| 机械参数 |
|
| 机械参数 |
 |

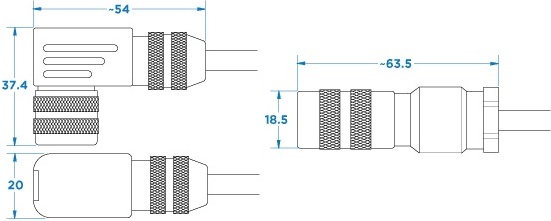

| 90°直角连接器/直线连接器 |
 |
| |
| |
