4K+分辨率的宽视场3D线条测绘仪
优化版本Gocator 2600 系列可实现更快的默认扫描速度、生成更优质的扫描数据、更多扫描多功能性以及更高的 4K+ 分辨率。 |
| 特征 |
· 900万像素成像
·
每个轮廓最大 4192 个点,用于高分辨率测量和检测
·
X方向分辨率高达2.5微米
·
Z方向重复性达0.2微米
·
X方向分辨率为0.55 m时，视野达2m
·
内置测量工具和 I/O 连接
· 支持多传感器校准和组网 |
| 技术概述 |
| 型号 |
2610 |
2618 |
2629 |
2630 |
2640 |
2650 |
2670 |
2690 |
| 激光线轮廓点数 |
- |
4192 |
4192 |
4192 |
4192 |
4192 |
4192 |
4192 |
4192 |
| Z方向线性度 |
±%/MR |
0.015 |
0.015 |
0.03 |
0.03 |
0.04 |
0.04 |
0.05 |
0.08 |
| X方向分辨率 |
mm |
2.53 |
5.0-5.4 |
18-23 |
18-23 |
28-46 |
47-104 |
67-197 |
124-550 |
| Z方向重复性 |
mm |
0.22 |
0.375 |
0.30 |
0.30 |
1.00 |
2.70 |
10.00 |
12.00 |
| 安装净距离 |
mm |
19.4 |
44.5 |
110 |
110 |
170 |
330 |
495 |
325 |
| 测量范围 |
mm |
5.2 |
12 |
45 |
130 |
190 |
475 |
1060 |
1550 |
| 视野FOV |
mm |
10.2-10.8 |
20-23 |
71-93 |
71-135 |
105-198 |
475 |
1060 |
1550 |
| 尺寸 |
mm |
50x116x125 |
46x80x110 |
55x105x165 |
55x105x165 |
55x105x195 |
55x105x280 |
55x105x280 |
55x105x280 |
| 重量 |
kg |
0.975 |
0.65 |
1.34 |
1.34 |
1.48 |
2.12 |
2.12 |
2.12 |
| 扫描速度 |
600-10000Hz |
| 数据接口 |
千兆以太网 |
| 输入 |
差分编码器、激光安全控制器、触发 |
| 输出 |
2路数字输出,RS-485串口（115kBaud） |
| 输入电压/功率 |
+24到+48VDC（15瓦）；波动范围：+/-10% |
| 外壳 |
铝合金全封闭机身，IP67防护等级 |
| 运行温度 |
0到50℃(Gocator 2610:0到40°℃) |
| 存储温度 |
-30到70℃ |
| 抗震性 |
频率10-55Hz，X、Y和Z三个方向上1.5mm双向振幅，每个方向持续2小时 |
| 抗冲击性 |
15g，半正弦冲击，周期11ms，从X,Y和Z三个方向的正负方向冲击 |
| 扫描软件 |
基于浏览器的图形界面和开源SDK（软件开发包）实现参数设置和三维数据实时可视化。提供开源SDK、本地驱动以及支持标准工业协议方便与用户应用、第三方图像处理软件和PLC集成。 |
|
| 典型应用 |
 |
 |
 |

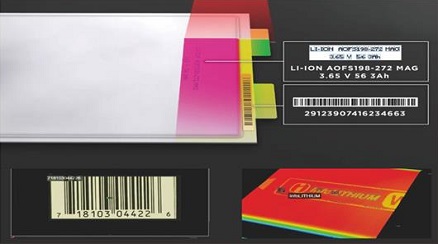

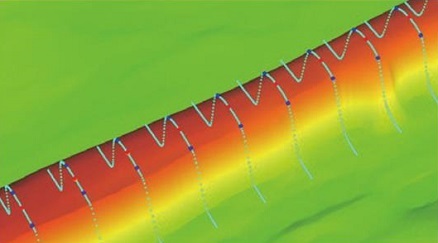

| 极片涂布厚度测量 |
极片边缘轮廓测量 |
极耳间距测量 |
  |

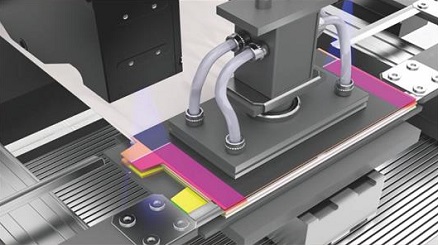

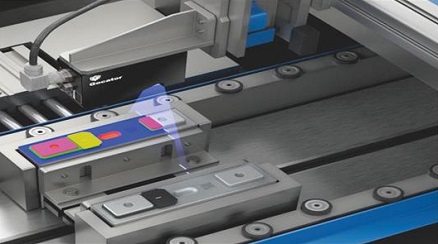

| 电芯盖板检测：使用叠片工艺的电芯，Gocator®可用于扫描电芯极片并校正以正确地堆叠 |
  |

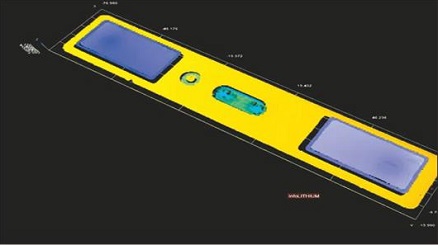

| 电芯盖板焊接检测：扫描焊缝通过内置高度检测工具获取正确的高度值，并基于Blob分析，检测焊接质量(例如断焊或爆点) |
  |

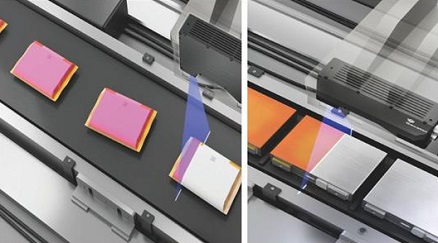

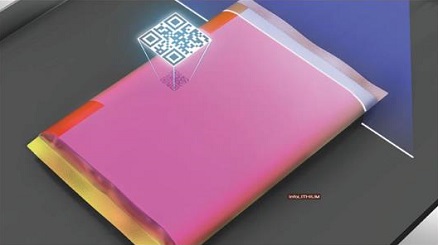

| 软包电池外观缺陷检测：检测电池的表面尺寸、平面度和潜在缺陷检测如尺寸超差、裂纹、边缘断裂等 |
  |

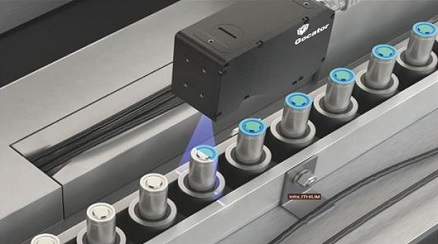

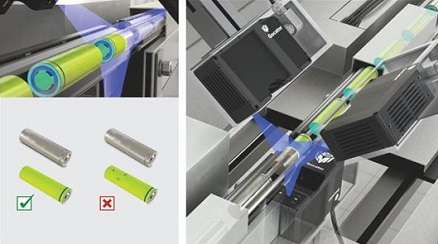

| 圆柱形电池外观缺陷检测：智能3D传感器为电池密封提供强大的缺陷检测，可识别沟槽、倾斜、高度不均匀等等 |
  |

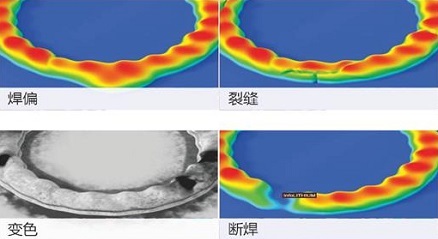

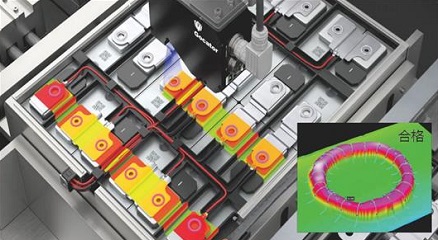

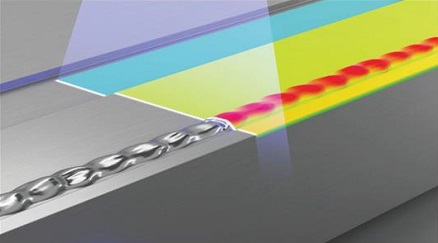

| 模组焊接检测：Gocator® 扫描并识别焊缝缺陷，例如断焊、焊偏、下塌、裂缝、气孔、焊渣残留和变色等等 |
  |
| 电池包最终安装检测：Gocator® 在扫描高反光材料表面，如模组侧边焊缝时，也能够生成精确的3D数据 |
|

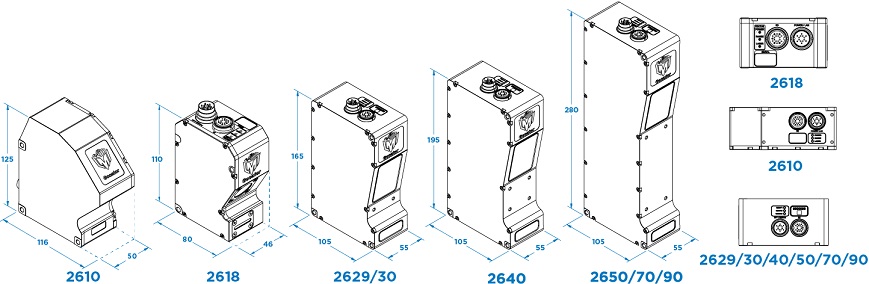

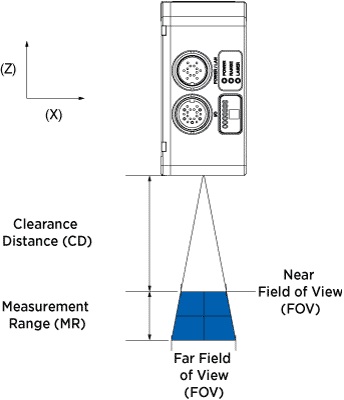

| 外形尺寸 |
| 机械参数 |
 |
|
| 型号 |
2610 |
2618 |
2629 |
2630 |
2640 |
2650 |
2670 |
2690 |
| 激光线轮廓点数 |
4192 |
4192 |
4192 |
4192 |
4192 |
4192 |
4192 |
3700 |
| 扫描速率 (Hz) * |
1100 - 9000 |
700 - 10000 |
2500 - 9000 |
600 - 9000 |
600 - 9000 |
600 - 9000 |
600 - 9000 |
900 - 10000 |
| X方向分辨率 (µm) |
2.5 |
5.0 - 5.4 |
18 - 23 |
18 - 33 |
28 - 46 |
47 - 104 |
67 - 197 |
124 - 550 |
| Z方向重复性(μm) ** |
0.22 |
0.375 |
0.30 |
0.30 |
1.00 |
2.70 |
10.00 |
12.00 |
| 净距离 (mm) |
19.4 |
44.5 |
110 |
110 |
170 |
330 |
495 |
325 |
| 测量范围 (mm) |
5 |
12 |
45 |
130 |
190 |
475 |
1060 |
1550 |
| 视野 (mm) |
10.2-10.8 |
20-23 |
71-93 |
71 - 135 |
105 - 198 |
190 - 430 |
272 - 817 |
385 - 2000 |
| 重量 (kg) |
0.9 |
0.65 |
1.34 |
1.34 |
1.48 |
2.12 |
2.12 |
2.12 |
| 激光 |
蓝色 |
蓝色 |
蓝色 |
蓝色 |
蓝色 |
蓝色 |
蓝色 |
红光 |
|
|
| 机械参数 |
 |

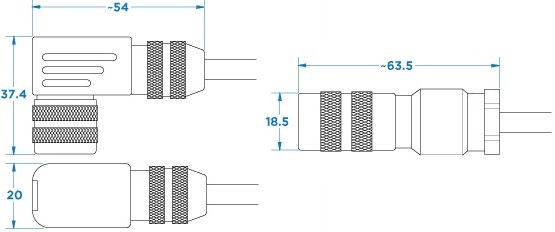

| 90°直角连接器/直线连接器 |
 |
| |
