| 概要 |
高速(32 kHz) 位移传感器
Gocator位移传感器可达32kHz的采样速度，是在闭环自动化系统中测量各种尺寸如宽度、表面平整度，高度和厚度的理想选择。。 |
| 特征 |
· 出厂前预校准，开箱即可使用和测量
·
可扩展到同步多传感器网络
· 外观小巧紧凑 |
| 技术概述 |
| 型号 |
1320 |
1340 |
1350 |
1365 |
1370 |
1380 |
1390 |
| 安装净距离 |
mm |
40 |
162.5 |
200 |
562 |
237.5 |
127 |
500 |
| 测量范围MR |
mm |
20 |
95 |
200 |
375 |
421.5 |
1651 |
2000 |
| Z方向线性度 |
±%/MR |
0.05 |
0.05 |
0.05 |
0.11 |
0.07 |
0.18 |
0.1 |
| Z方向线性度 |
mm |
0.01 |
0.05 |
0.1 |
0.4 |
0.3 |
3.0 |
2.0 |
| Z方向分辨率 |
mm |
0.0004-0.0004 |
0.0005-0.0010 |
0.0015-0.0035 |
0.0025-0.0040 |
0.0025-0.0070 |
0.0100-0.0450 |
0.0250-0.0600 |
| 光斑尺寸 |
mm |
0.11 |
0.37 |
0.50 |
1.80 |
0.90 |
2.60 |
2.60 |
| 推荐外形尺寸 |
mm |
侧面安装外壳（3R） |
侧面安装外壳 |
侧面安装外壳 |
侧面安装外壳 |
侧面安装外壳（3B） |
侧面安装外壳 |
侧面安装外壳 |
| 30x120x149 |
30x120x149 |
30x120x149 |
30x120x149 |
30x120x149 |
30x120x149 |
30x120x277 |
| 可选外形尺寸 |
mm |
顶部安装外壳（3B）
|
- |
顶部安装外壳
|
- |
顶部安装外壳（2M）
|
- |
- |
| 49x75x162 |
49x75x162 |
49x75x162 |
| 重量 |
kg |
0.75/0.8 |
0.75 |
0.75/0.8 |
1.0 |
0.75/0.8 |
0.75 |
1.25 |
| 扫描速度 |
32000 |
| 数据接口 |
千兆以太网 |
| 输入 |
差分编码器、激光安全控制器、触发 |
| 输出 |
2路数字输出,RS-485串口,Selcom串行接口,1路模拟输出(4-20mA) |
| 输入电压/功率 |
+24到+48VDC（13瓦）；波动范围：+/-10% |
| 外壳 |
铝合金全封闭机身，IP67防护等级 |
| 运行温度 |
0到50℃ |
| 存储温度 |
-30到70℃ |
| 抗震性 |
频率10-55Hz，X、Y和Z三个方向上1.5mm双向振幅，每个方向持续2小时 |
| 抗冲击性 |
15g，半正弦冲击，周期11ms，从X,Y和Z三个方向的正负方向冲击 |
| 扫描软件 |
基于浏览器的图形界面和开源SDK（软件开发包）实现参数设置和三维数据实时可视化。提供开源SDK、本地驱动以及支持标准工业协议方便与用户应用、第三方图像处理软件和PLC集成。 |
|

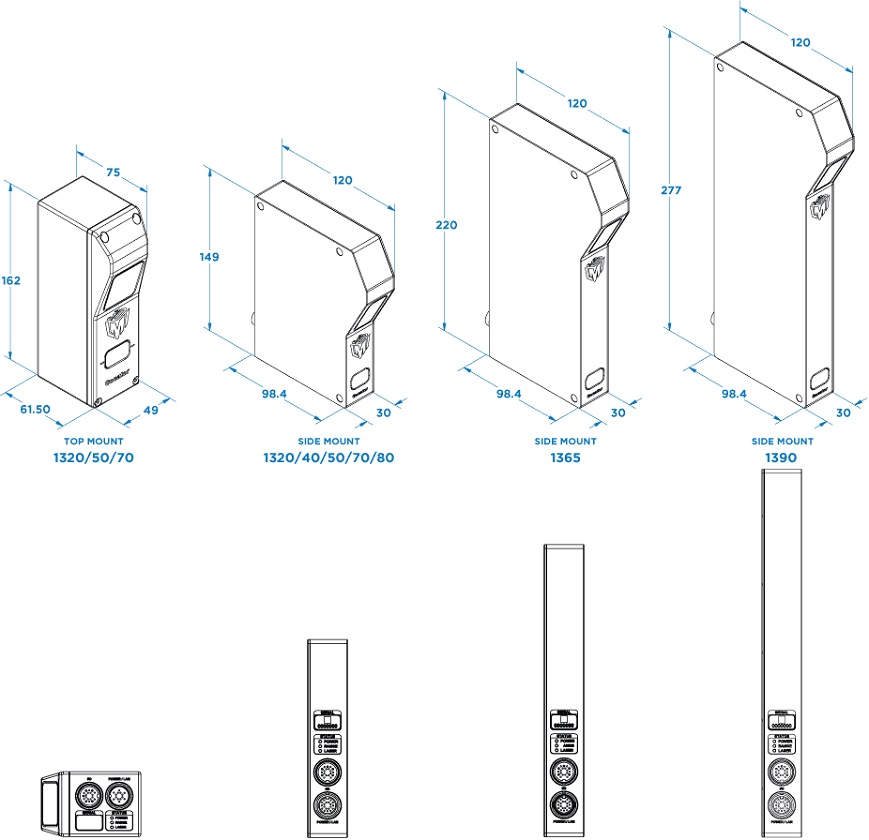

| 外形尺寸 |
| 机械参数 |
 |
|
| 型号 |
1320 |
1340 |
1350 |
1365 |
1370 |
1380 |
1390 |
| Z方向分辨率 (mm) |
0.0004 |
0.0005 |
0.0015 |
0.0025 |
0.0025 |
0.0100 |
0.0250 |

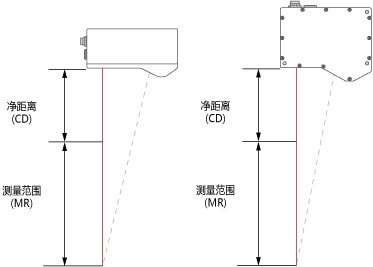

| 净距离 (mm) |
40 |
162.5 |
200 |
562 |
237.5 |
127 |
500 |
| 测量范围 (mm) |
20 |
95 |
200 |
375 |
412.5 |
1651 |
2000 |
|
|
| 机械参数 |
 |

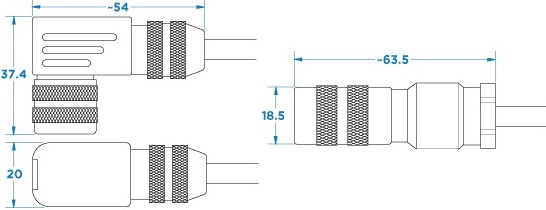

| 90°直角连接器/直线连接器 |
 |
| |
|
|
 |
|
 |
