| 概要 |
测量精度35μm的快照式传感器
Gocator 3210 拥有非常大的扫描视野和测量范围，用户通过一次拍照即可实现对静止目标物的多个特征同时进行三维质量检测。这款一体式智能快照式传感器可以实现高达 35 μm的测量精度，搭载双目立体相机和工业级投影仪，实现更长寿命的同时获得更均匀的投影效果。 |
| 特征 |
· 满幅视野下实现4 Hz的扫描频率
·
两百万像素双目立体相机，最大程度减小扫描视野盲区
·
视野范围高达154mm
·
简单的安装和拆卸非常适合机械手/静止工作站的检测应用
·
通过网页浏览器即可设置和控制，无需安装任何软件
·
内置测量工具，无需编程
· 提供完整的开源SDK |
| 技术概述 |
| 型号 |
3210 |
| 扫描速度(Hz) |
4 |
| 成像(百万像素) |
2 |
| 安装净距离(CD)(mm) |
164 |
| 测量范围MR(mm) |
110 |
| 视野(FOV) (mm) |
71.0x98.0(近端) |
| 100.0x154.0(远端) |
| Z方向重复性(um) |
4.7 |
| XY方向辨率(mm) |
0.060(近端)-0.090(远端) |
| 尺寸(mm) |
49x146x190 |
| 重量(kg) |
1.7 |
| 光源 |
蓝色LED光(465nm) |
| 数据接口 |
千兆以太网 |
| 输入 |
差分编码器、触发 |
| 输出 |
2x数字型号输出，RS485串口(115kbaud) |
| 1x员拟信号输出(4-20mA) |
| 输入电压(功率) |
+24到+48 VDC(50 Watts); |
| 波动范围：+/-10% |
| 外壳 |
铝合金全封闭机身，IP67防护等级 |
| 运作温度 |
0到45C |
| 存储温度 |
-30到70°C |
| 抗震性 |
频率10-55 Hz,X,Y和Z三个方向上 |
| 1.5mm双向振幅，每个方向持续2小时 |
| 抗冲击性 |
15克重量进行半正弦冲击，周期11ms,从X、 |
| Y和Z三个方向的正负方向冲击 |
| 内置三维测量工具及软件 |
| 三维特征工具 |
开口类(如孔和槽),圆柱类，立柱类(带螺纹和不带螺纹)以及平面类 |
| 三维体积工具 |
体积，面积，边框，位置(最小，最大，中心),椭圆和方向 |
| 扫描软件 |
基于浏览器的图形界面和开源SDK(软件开发包)实现参数设置和三维数据实时可视化。 |
| 提供开源SDK、本地驱动以及支持标准工业协议方便与用户应用、第三方图像处理软件和PLC集成 |
|
| 典型应用 |
|

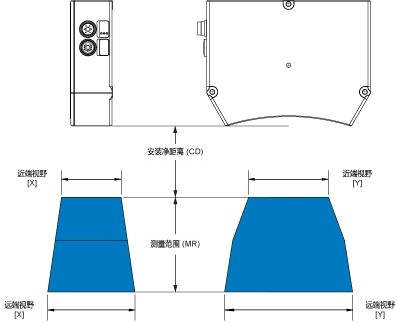

| 外形尺寸 |
| 机械参数 |
 |
|
| 型号 |
3210 |
| XY方向分辨率(µm) |
60 - 90 |
| VDI/VDE精度(µm) |
35 |
| 视野(mm) |
71 x 98 - 100 x154 |
| 净距离(mm) |
165 |
| 测量范围(mm) |
110 |
|
|
| 机械参数 |
 |

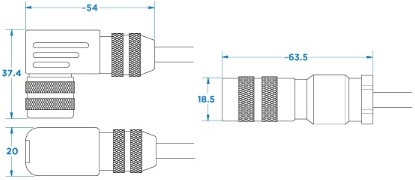

| 90°直角连接器/直线连接器 |
 |
|
|
 |
|
 |
产品样本 |
| |
|
| |
|
| |
|
| |
|
| |
|
| |
|
|
