概要 |

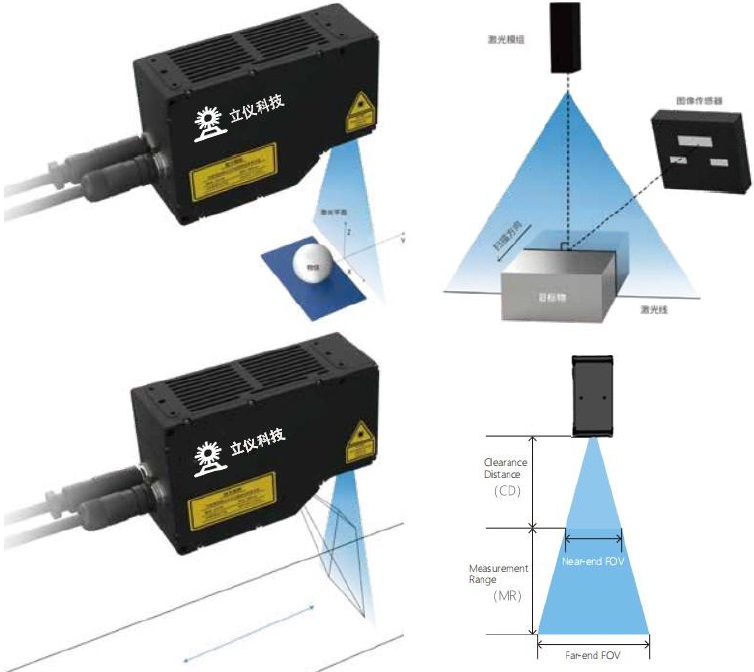

测量原理:激光器产生线激光投射于物体表面,经物体漫反射,被图像传感器采集成像。图像处理器内部解算物体在激光投射处的空间位置,得到激光轮廓X方向的宽度信息和Z方向的深度信息。通过被测物体和传感器的相对运动,获取一系列的轮廓信息进行融合,就可以得到物体完整的三维形貌。
|
*特别适用于Z轴高度信息的检测和测量应用,如产品的高低段差、平面度、位置度、轮廓度、体积等的测量。
*受环境光影响小,广泛应用智能制造的工业检测领域。 |
![](../../img/products/OpticalEquipmentInstruments/LightE/LS-P01.jpg) |
特征 |
业内领先的系列化高速、高精度4K线激光相机
·主要针对高精密的检测要求,如Pin针、元器件管脚、锂电池电芯焊接等超高精度高速产线需求;
·1200Hz全画幅采集速率,物理轮廓点数4096点,深度图均匀间距采样最高8000点;
·最大视野55.8mm;
·最大测量范围至18.4mm。 |
技术概述 |
产品型号 |
单位 |
LS-2710 |
LS2730 |
激光波长 |
Nm |
405 |
405 |
安装净距离CD |
mm |
31 |
51.2 |
近端FOV |
mm |
21.2 |
45.6 |
远端FOV |
mm |
24 |
55.8 |
景深MR |
mm |
5.8 |
18.4 |
物理轮廓点数 |
- |
4096 |
4096 |
X方向分辨率 |
μm |
5.1-5.9 |
11.1-13.6 |
Z方向重复精度 |
μm |
0.1 |
0.3 |
Z方向线性度MR |
% |
0.02 |
0.02 |
扫描速度(点云轮廓) |
s |
1200-16000 |
电源DC |
V |
24V±10%(24W) |
激光类别 |
- |
2M(输出可调,可选3R) |
工作温度 |
℃ |
0-50℃ |
防毒等级 |
- |
铝合金全封闭设计,IP67 |
通信接口 |
- |
千兆网络接口,24VTTL输入1个,输出1个,RS485双向IO 2个 |
振动试验 |
- |
10至55Hz,双振幅1.5mm,X,Y,Z方向各2个小时 |
冲击试验 |
- |
峰值加速度为15g,持续时间为11ms的半正弦波冲击 |
|
外形尺寸 |

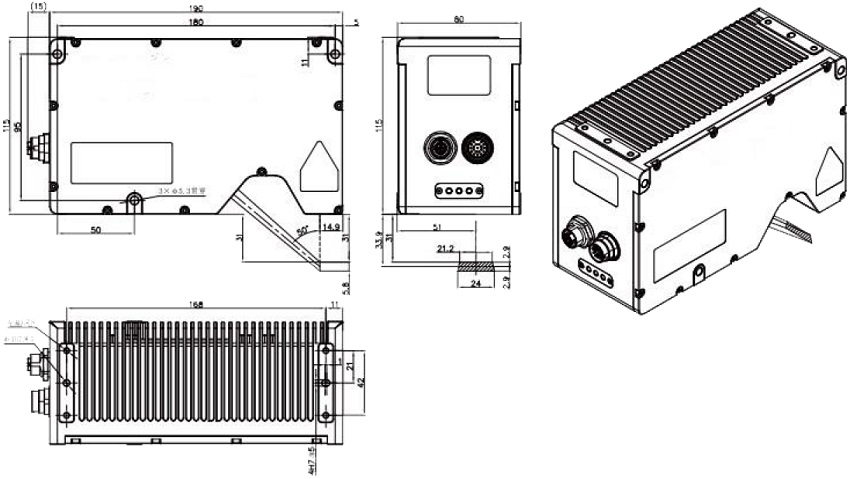

LS2710 |
![](../../img/products/OpticalEquipmentInstruments/LightE/LS2710-DIM.jpg) |

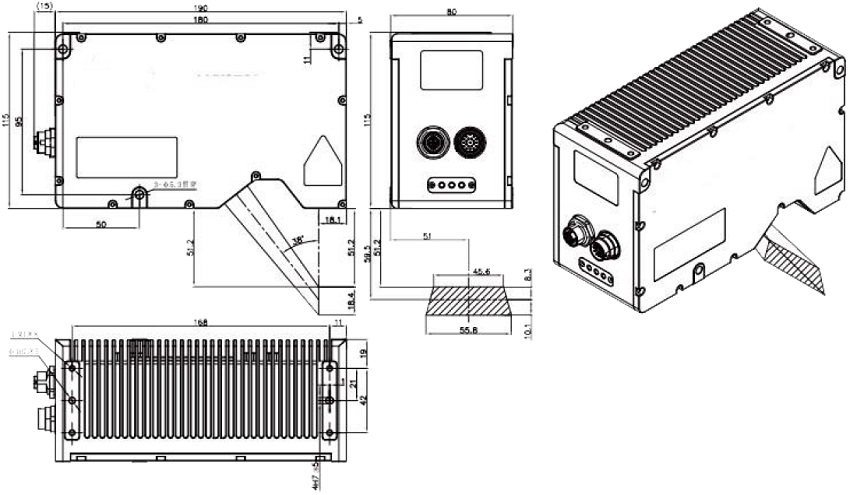

LS2730 |
![](../../img/products/OpticalEquipmentInstruments/LightE/LS2730-DIM.jpg) |

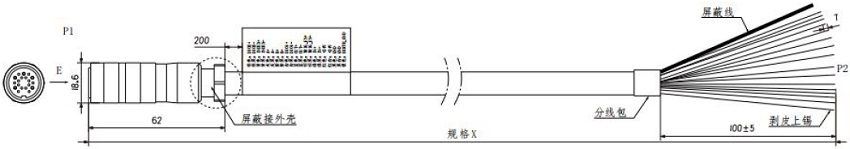

电源和通讯线缆/直头 |
![](../../img/products/OpticalEquipmentInstruments/LightE/LS27X0-DYZ-DIM.jpg) |

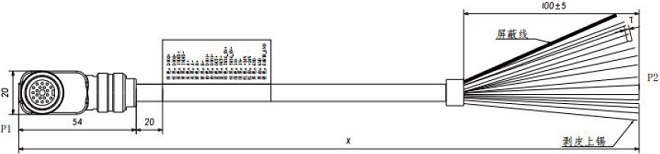

电源和通讯线缆/弯头 |
![](../../img/products/OpticalEquipmentInstruments/LightE/LS27X0-DYW-DIM.jpg) |

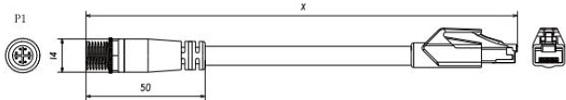

网络线缆/直头 |
![](../../img/products/OpticalEquipmentInstruments/LightE/LS27X0-WLZ-DIM.jpg) |

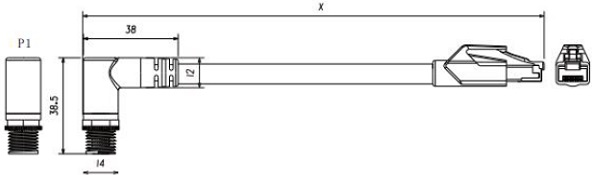

网络线缆/弯头 |
![](../../img/products/OpticalEquipmentInstruments/LightE/LS27X0-WLW-DIM.jpg) |
|
|
