| 概要 |
| G系列控制器是基于光谱共焦技术，并采用先进的FPGA+CPU硬件架构等技术自研而成的创新型产品。结合高强度LED光源、创新的棱镜光谱仪专利设计、高灵敏度探测器和FPGA高速处理，实现高实时性、超高集成度、接口丰富等特色产品属性。 |
| 特征 |
FPGA高速处理，微秒级响应速度，7KHz\15KHz\33KHz采样频率
模拟量输出-10V~+10V,0~10V,0~5V，方便高实时性应用
通讯接口丰富—可选Ethernet、EtherCAT、RS485/RS422等
支持多组高速GPIO端口
最多5轴编码器分频触发，高速位置锁存
双通道，可带2个探头，支持不同型号探头混搭
高光强，创新的棱镜光学设计（研发的棱镜光谱仪产品，线性度进步200%以上，光能利用率进步200%以上。同等情况下镜头口径大，采集的光能也会越多）
SDK有丰富的应用功能
集成度高：集成光源、通讯块、编码器等模块 |
| 技术概述 |
| 产品型号 |
G7EC-L50 |
G7EC-L50-M2 |
G15EC-L50 |
G15EC-L50-M2 |
G33EC-L50 |
G33EC-L50-M2 |
| 探头连接数 |
1 |
2 |
1 |
2 |
1 |
2 |
| 采样频率 |
1-7kHz |
1-7kHz |
1-15kHz |
1-15kHz |
1-33kHz |
1-33kHz |
| 测量功能 |
测距、测厚 |
| 触发方式 |
硬触发、软触发、定频率连续采集、编码器触发 |
| 接口 |
Ethernet |
与PC、PLC的通讯可选自定义协议或Modbus协议，可实现参数读写、测量结果获取、GPIO控制及状态获取等 |
| USB |
USB2.0*1\USB3.0*1\USB3.0 OTG*1 |
| HDMI |
HDMI2.0 |
| I/O端口 |
最高支持10路输出及输入，可选使用数据采集同步输出信号、同步触发信号、测量结果值高于上下限导通、测量结果值在量程范围内时导通、交替光源等功能（部分功能开发中） |
| 编码器输入输出 |
5轴AB相编码器或光栅尺信号输入 |
| Ethernet/IP |
Ethernet/IP(100Hz) |
| 电源电压 |
24V DC±10% |
| 最大功耗 |
约30W |
| 环境温度 |
0~50℃ |
| 环境湿度 |
20至80%RH（无凝结） |
| 重量 |
2680g |
2900g |
2680g |
2900g |
2680g |
2900g |
|
| 选配功能/模块： |
| EtherCAT模块 |
支持Ether CAT 通信（与Ethernet/IP模块二选一） |
| Ethernet/IP模块 |
支持Ethernet/IP高速通信（与Ether CAT模块二选一） |
| RS485/RS422/模拟量输出 |
支持RS485/RS422/模拟量输出（三选一）
RS485/RS422支持Modbus协议和与PC、PLC的自定义指令通信，可进行测量数据输出及控制的输入输出
模拟量输出，支持-10V~+10V,0~10V,0~5V |
|

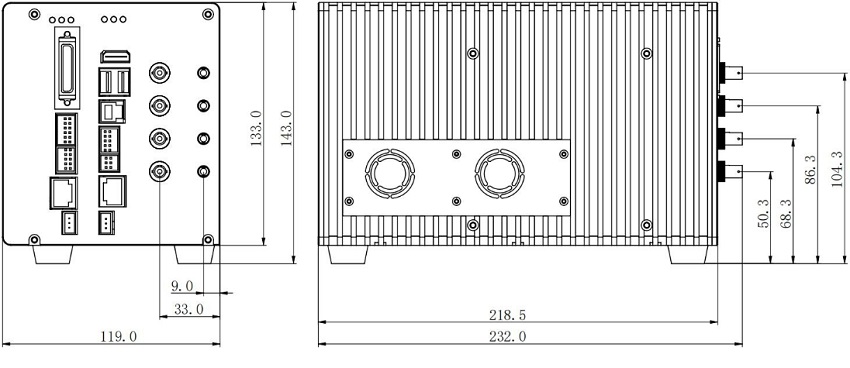

| 外形尺寸 |
 |
