| 概要 |
| D系列步进电机是专为超高真空环境而设计的，非常适合在不使用粒子产生运动前馈的情况下进行真空操作的低速精密运动，没有金属对金属的滑动表面和低放气特性使得这些电机特别适合敏感的处理应用。 |
| D型电机是两相混合步进电机，有一系列标准尺寸和额定扭矩。标准电机每转可提供200个完整的步数，适用于低于1x10-10mbar且工作温度在-65℃至+190℃之间的情况。扩展低温范围（-196°C）版本、辐射硬盘版本（1×106Gy）、轴改造和混合轴承都是可用的选择。所有电机的设计、清洁、手动组装和调节均符合英国ISO 7级洁净室的超高真空标准。 |
| D系列超高真空兼容步进电机有各种尺寸，额定扭矩从75 mNm到1 Nm。它们适用于真空操作中的低速精密运动，而无需使用粒子生成运动馈通。 |
| D35.1超高真空步进电机，75mNm，NEMA14框架 |
| 特征 |
·适用于低于1x10-10mBar（7.5x10-11Torr）
·在高扭矩和步进率的真空中连续运行
·可烘焙至200°C
·步进角1.8°
·步距角公差±5%
·工作温度范围-65°C至+190°C
·嵌入式热电偶或PT100传感器
·开放式结构，所有内部空间通风
·提供低温延长工作温度选项，范围为-196°C至+190°C
·伽马射线硬版本可用1x106Gy
·标准电机配有开放式不锈钢轴承，使用NyeTorr®6300超低放气超高真空润滑脂进行润滑
·可选择混合氮化硅陶瓷轴承，采用二硫化钨干式润滑
·电机轴可进行自定义修改 |
| 选项 |
H:混合陶瓷轴承（干式润滑）
R:伽马射线硬化至1x106Gy（干式润滑轴承）
X:轴修改（请提供您的需求草图）
C:低温，扩展的工作温度范围-196℃至+190℃（干式润滑轴承）
P:用PT100温度传感器代替热电偶 |
除了上面列出的标准选项外，我们还可以定制电机的其他方面，以满足您的应用需求。我们的定制能力包括但不限于：
·自定义前端/后端盖
·后轴
·自定义引出线（长度/连接器）
·轴承设计和润滑
请联系我们的销售团队，讨论我们如何设计适合您应用程序要求的解决方案。 |
 |
| 技术概述 |
| 型号 |
保持转矩
mNm |
定位转矩
mNm |
转子惯量
gcm2 |
最大轴向力
N |
最大径向力
N |
相电流
A |
相电阻
Ω |
相电感
mH |
质量
g |
| D35.1 |
75 |
8 |
10 |
9 |
15 |
1.0 |
4.7 |
3.8 |
190 |
| D42.1 |
250 |
8 |
35 |
9 |
15 |
1.0 |
5.3 |
6.6 |
350 |
| D42.2 |
500 |
14 |
68 |
9 |
15 |
1.0 |
6.8 |
10.5 |
470 |
| D42.3 |
550 |
20 |
102 |
9 |
15 |
1.0 |
8.5 |
19.5 |
610 |
| D57.1 |
1000 |
30 |
300 |
13 |
40 |
1.0 |
10.5 |
27.0 |
885 |
|
真空环境：＜1x10-10mbar
工作温度：-65℃至+190℃
温度传感器：标准为K型热电偶，可选择PT100
烘烤温度：200℃
步距角：1.8°
步距角误差：±5%
线长：1.5m |
| 曲线 |
 |

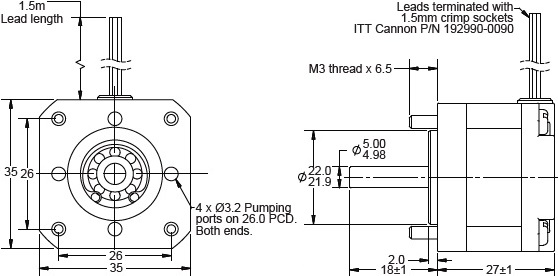

| 尺寸 |
 |
| |
