VY摆角型音圈电机
概要
音圈电机的原理是带电线圈在磁场中产生的力的作用,所以音圈电机具有零磁滞、零磁槽效应,高响应,高精度,高加速,高速度,力特性好,控制方便,体积小和分辨率无限小等优点。
音圈电机是一种反应频率比较快的直驱式电机,分圆柱音圈电机,摆角音圈电机,矩型音圈电机,它的原理是带电线圈在磁场中产生的力的作用,所以音圈电机具有零磁滞、零磁槽效应,高响应,高精度,高加速,高速度,力特性好,控制方便,体积小和分辨率无限小等优点,在国外,音圈电机被认为是一种近乎完美的伺服驱动装置。根据驱动、反馈、控制器和控制算法等配置高低,音圈电机一般可以达到500Hz的运动频率,甚至更高。
特征
零磁滞
零磁槽效应
高响应
高精度
高加速
高速度
力特性好
控制方便
体积小
分辨率无限小
应用领域
工业制造
科研
激光加工制造
电子零件生产、组装
半导体制造、检测
平面显示器制造、检测
技术概述

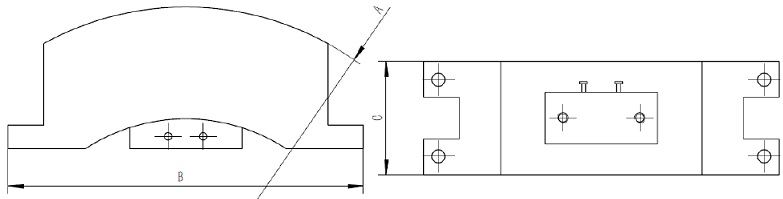

型号 峰值推力N 连续推力N 力常数N/A 行程° 间隙mm 直流电阻Ω 最大电压V 最大电流A 线圈重量g 磁钢重量g 旋转半径R 整体宽度径B 整体高度C
VY0.008-26-00A 0.08 0.05 0.045 26 0.5 3.6 6.4 1.78 11.7 104.3 22.5 35 26.1
VY0.42-40-00A 0.42 0.38 0.12 40 0.5 0.93 3.26 3.5 38 490 65 82 30.3
VY7.1-14-00A 7.1 2.1 1.03 14 0.5 7.6 52.4 6.9 220 1170 65 115 54.5
VY0.17-90-00A 0.17 0.1 0.11 90 0.5 7.2 11.1 1.5 18 432 24.25 44 39
VY0.22-32-00A 0.22 0.12 0.12 32 0.5 11.6 21.3 1.83 21.5 217 30 60 26
VY0.84-30-00A 0.84 0.6 0.2 30 0.5 1.5 6.3 4.2 54.2 442.1 65 75 30.6
VY0.77-20-00A 0.77 0.63 0.24 20 0.5 2.1 6.7 3.2 66 445 50 75 30
VY1.05-10-00A 1.05 0.45 0.3 10 0.5 5.25 18.4 3.25 55 450 70 70 24.5
VY3.04-8-00A 3.04 1.02 0.76 8 0.5 6.5 25 4 54 300 60 62 20
VY4.65-10-00A 4.65 2.01 1.55 10 0.55 8 24 3 106 785 115 104 44
VY0.685-10-00A 0.685 0.38 0.255 10 0.5 2.75 7.5 2.7 64 425 75 86 30
VY9-10-00A 9 3.7 3 10 0.55 10.8 32.4 3 145 950 165 120 44
VY0.918-10-00A 0.918 0.5 0.34 10 0.5 2.75 7.5 2.7 64 402 100 86 30
VY10.8-10-00A 10.8 3.87 2.35 10 0.5 5.6 25.7 4.6 160 1100 132.5 120 45
VY7.28-8-00A 7.28 2.55 1.82 8 0.5 4.3 19.2 4 54 300 100.4 62 20
VY1.51-10-00A 1.51 0.435 0.375 10 0.5 4.2 16.8 4 38 240 60 65 17.5



产品样本
