| 概要 |
具有三种缸径，多种导向装置，多种安装和滑块选项，内置密封带防护等级可达IP65，还有多种可供选择的其他客户定制特征的OSPE-B直线执行器，被设计为派克通用的，但性价比更高的点对点定位执行器。
经过实际应用的验证证明OSPE...B的设计属行业前沿水平，可以适用于非常广泛的点对点的直线定位的应用。整个单元紧凑的尺寸加上OSPE.…B的灵活性和更大化的可配置性,使OSPE..B可以简单轻松地集成到机器上。
滑块集成了滑动衬套导向装置的OSPE...B可以更平稳的传送负载，同时是一个能够非常有效节约成本的方案。为了进一步扩展OSPE...B的灵活性，也可以提供可以集成到执行器上的两个不同的外部的导向装置。这些导轨选项真正大幅度提升了这个单元的性能，并且可以安装在不同位置（执行器的顶部、底部或侧面），甚至可以改装在现有的执行器上。 |
| 特征 |
OSPE-B同步带驱动，滑动衬套，无杆，直线执行器的特征：
·执行器外部宽度：41-87mm
·承载力高达160-850N（有外部导向选项可达1549-5626N）
·推力上限50-425N
·标准行程可达3000-5000mm
·速度上限2-5m/s
·重复定位精度+/-0.05mm
·内置驱动和导向系统
·PowerSlide和ProLine导向的选项可以扩展执行器的性能
·串联和双滑块选项
·预配置马达，减速器和控制配套装置可选·多样的配件和安装附件选项
·IP54防护等级
·环境温度范围-30℃至+80℃ |
| 典型应用 |
应用市场和行业：
工业制造、包装/仓库、汽车、食品和饮料、纺织品
应用例子：
取放、工厂自动化、堆垛/码垛、物料搬运 |
| 描述 |
| 参数 |
单位 |
OSPE25B |
OSPE32B |
OSPE50B |
| 最大订购行程 |
mm |
3000 |
5000 |
5000 |
| 每转行程距离 |
mm |
60 |
60 |
100 |
| 滑轮直径 |
mm |
19.1 |
19.1 |
31.83 |
| 最大速度 |
m/s |
2 |
3 |
5 |
| 最大加速度 |
m/s2 |
10 |
10 |
10 |
| 单向重复精度 |
μm |
±50 |
±50 |
±50 |
| 最大推力Fa |
N |
50 |
150 |
425 |
| 最大推力Fy/Fz |
N |
160 |
300 |
850 |
| 驱动轴最大力矩 |
Nm |
0.9 |
1.9 |
7.4 |
| 零行程惯量 |
kgmm2 |
25 |
43 |
312 |
| 每米行程惯量 |
kgmm2/m |
6.6 |
10 |
45 |
| 每公斤运动质量惯量 |
kgmm2/kg |
91 |
91 |
253 |
| 最大力矩载荷Mx |
Nm |
2 |
8 |
16 |
| 最大力矩载荷My |
Nm |
12 |
25 |
80 |
| 最大力矩载荷Mz |
Nm |
8 |
16 |
32 |
| 零行程重量 |
kg |
0.7 |
1.5 |
4.2 |
| 每米行程重量 |
kg |
1.6 |
3.2 |
6.2 |
| 滑块重量 |
kg |
0.2 |
0.4 |
1.0 |
| 环境温度 |
℃ |
-30至+80 |
| 防护等级 |
- |
IP54 |
|

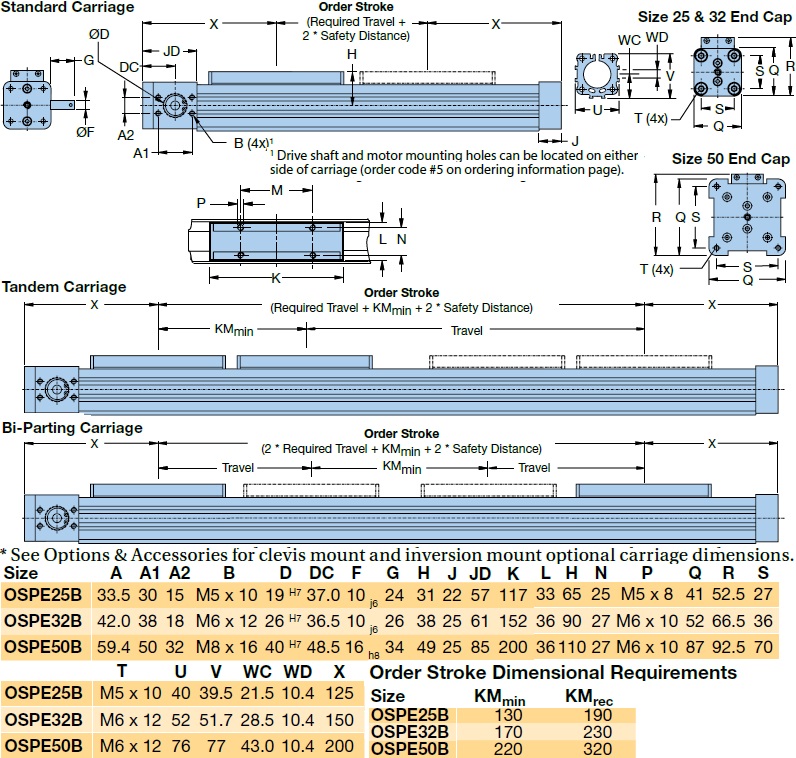

| 尺寸 |
|
| |
