| 概要 |
在OSPE家族中受欢迎的BHD系列产品，是外形紧凑并可提供了一个高负载的皮带驱动的执行器。内置的方形承轨设计，使轴承和驱动机构都嵌入在紧凑的IP54防护等级的组件中，并为内部元件提供完整防护。OSPE.…BHD是点到点和动态定位应用的优化的设计。而且由于它具有非常高的灵活性和可配置性，它非常适合于不同机器布局的简单集成。
OSPE.…BHD系列具有高速度，高承载能力和大推力，并兼具OSPE家族的灵活性和外形紧凑的设计，使皮带驱动的这个系列产品成为不同应用的真正优化的选择。 |
| 特征 |
OSPE-BHD带有同步带和集成精密球轴承导轨或集成滚轮导轨的直线执行器特点：
·型材宽度：73mm-175mm
·负载能力高达1600N-12000N
·推力上限至550N-3120N
·标准行程高达5760mm
·速度上限为10m/s
·重复精度+/-0.05mm
·集成的驱动和导向系统-方型导轨或滚轮导轨（用于高速应用）
·串联和双滑块选项
·预配置的电机，齿轮箱和控制包选件
·各种附件和安装套件
·IP54防护等级
·环境温度范围：-30℃至+80℃
·提供多轴配置
·四种不同的型材尺寸-20，25，32，50 |
| 典型应用 |
| 工专业制造、饰品盒饮料、汽车、包装和仓储、印刷、拾取与放置、码垛、工厂自动化、物料搬运 |
| 描述 |
| 框架规格 |
单位 |
OSPE20BHD |
OSPE25BHD |
OSPE32BHD |
OSPE50BHD |
| 集成导轨 |
- |
滚珠 |
滚珠 |
滚轮 |
滚珠 |
滚轮 |
滚珠 |
滚轮 |
| 每转行程距离 |
mm |
125 |
180 |
180 |
240 |
240 |
350 |
350 |
| 滑轮直径 |
mm |
39.79 |
57.3 |
57.3 |
76.39 |
76.39 |
111.41 |
111.41 |
| 最大速度 |
m/s |
3 |
5 |
10 |
5 |
10 |
5 |
10 |
| 最大加速度 |
m/s2 |
50 |
20 |
40 |
50 |
40 |
50 |
40 |
| 单向重复精度 |
μm |
±50 |
| 最大订购行程 |
mm |
5760 |
5700 |
5700 |
5600 |
5600 |
5500 |
5500 |
| 最大拉力 |
N |
550 |
1070 |
1070 |
1870 |
1870 |
3120 |
3120 |
| 驱动轴最大力矩 |
Nm |
12 |
32 |
32 |
74 |
74 |
177 |
177 |
| 空载额定力矩 |
Nm |
0.9 |
1.4 |
1.4 |
2.5 |
2.5 |
4.2 |
4.2 |
| 空载峰值力矩 |
Nm |
1.1 |
1.9 |
1.9 |
3.2 |
3.2 |
6.0 |
6.0 |
| 最大负载 |
Fy |
N |
1600 |
2000 |
986 |
5000 |
1348 |
12000 |
3704 |
| Fz |
N |
1600 |
3000 |
986 |
10000 |
1348 |
15000 |
3704 |
| 最大弯曲负载 |
Mx |
Nm |
21 |
50 |
11 |
120 |
19 |
180 |
87 |
| My |
Nm |
150 |
500 |
64 |
1000 |
115 |
1800 |
365 |
| Mz |
Nm |
150 |
500 |
64 |
1400 |
115 |
2500 |
365 |
| 零行程惯量 |
kgmm2 |
280 |
1229 |
984 |
3945 |
3498 |
25678 |
19690 |
| 每米行程惯量 |
kgmm2/m |
41 |
227 |
227 |
496 |
496 |
1738 |
1738 |
| 滑块惯量 |
kgmm2/kg |
413 |
821 |
821 |
1459 |
1459 |
3103 |
3103 |
| 零行程重量 |
kg |
2.0 |
2.8 |
2.8 |
6.2 |
5.8 |
18.2 |
17.9 |
| 每米行程重量 |
kg/m |
4.0 |
4.5 |
4.3 |
7.8 |
6.7 |
17.0 |
15.2 |
| 滑块重量 |
kg |
0.8 |
1.5 |
1.0 |
2.6 |
1.9 |
7.8 |
4.7 |
| 环境温度 |
℃ |
-30至+80 |
| 防护等级 |
- |
IP54 |
|

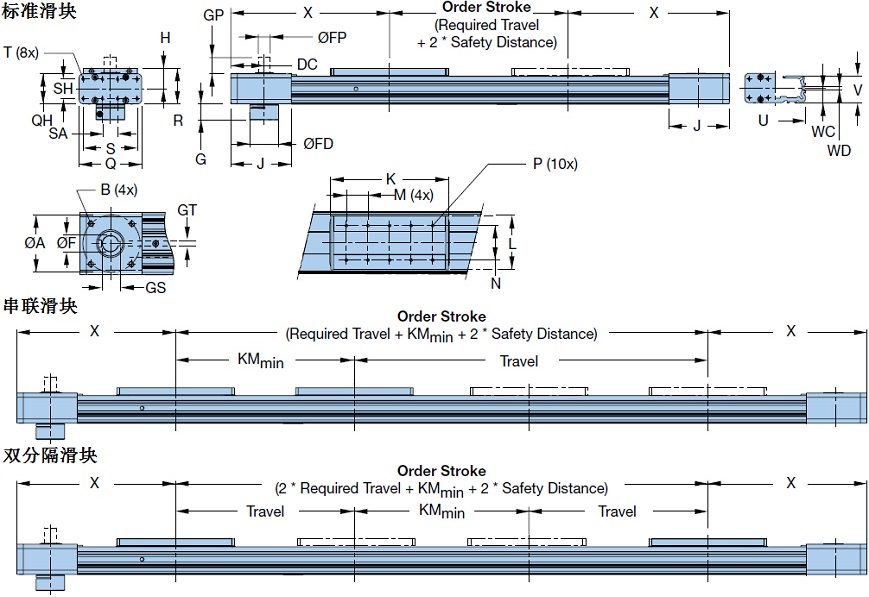

| 尺寸 |
| 框架规格 |
A |
B |
DC |
F |
FD |
FP |
G |
GP |
GS |
GT |
| OSPE20BHD |
65.7 |
M6x8 |
42.5 |
12 |
27 |
12 |
18 |
25 |
13.8 |
4 |
| OSPE25BHD |
82 |
M8x8 |
49 |
16 |
34 |
16 |
21.7 |
30 |
18.3 |
5 |
| OSPE32BHD |
106 |
M10x12 |
62 |
22 |
53 |
22 |
30 |
30 |
24.8 |
6 |
| OSPE50BHD |
144 |
M12x19 |
79.5 |
32 |
75 |
32 |
41 |
35 |
35.3 |
10 |
| 框架规格 |
H |
J |
K |
L |
M |
N |
P |
Q |
QH |
| OSPE20BHD |
27.6 |
76.5 |
155 |
67 |
30 |
51 |
M5x8 |
73 |
38 |
| OSPE25BHD |
31 |
88 |
178 |
85 |
40 |
64 |
M6x8 |
93 |
42 |
| OSPE32BHD |
38 |
112 |
218 |
100 |
40 |
64 |
M6x10 |
116 |
56 |
| OSPE50BHD |
49 |
147 |
288 |
124 |
60 |
90 |
M6x10 |
175 |
87 |
| 框架规格 |
R |
S |
SA |
SH |
T |
U |
V |
WC |
WD |
X |
| OSPE20BHD |
49 |
60 |
18 |
27 |
M5x8.5 |
73 |
36 |
21.1 |
10.4 |
185 |
| OSPE25BHD |
52.5 |
79 |
25 |
27 |
M5x10 |
92 |
39.5 |
21.5 |
10.4 |
218 |
| OSPE32BHD |
66.5 |
100 |
28 |
36 |
M6x12 |
116 |
51.7 |
28.5 |
10.4 |
262 |
| OSPE50BHD |
92.5 |
158 |
18 |
70 |
M6x12 |
164 |
77 |
43 |
10.4 |
347 |
|
| |
