DLVZ 同步齿形带驱动/滚轮导向
概要

该装置由一个矩形铝型材组成,带有2个集成滚柱导轨。托架由皮带传动装置移动。皮带张力可以通过托架中的简单螺钉调节装置进行重新调节。该装置还可用于平行运行的两个或多个线性单元的对称调节。导向器本体的开口用3个不锈钢盖带密封,以保护导向器免受飞溅的水和灰尘的影响。或者,也可以提供不带覆盖带的产品。

特征

安装位置:根据需要。最大长度3000 mm,无接头。
车架安装:通过T形槽。
单元安装:通过T形槽和安装套件。线性轴可以与任何T形槽项目组合。
皮带类型:HTD,带钢筋,换向时无齿隙,重复性±0.1 mm。
支架:在标准版本中,支架在8个滚轮上运行,这些滚轮可以在中央维修位置进行调整和维修。对于较长的托架,可以增加滚轮的数量。

描述
规格 单位 120 160
力/力矩 - 静态 动态 静态 动态
Fx N 894 800 1000 840
Fy N 1100 900 3000 2000
Fz N 1250 1000 3500 2800
Mx Nm 150 125 400 320
My Nm 140 120 360 300
Mz Nm 100 90 180 150
空载力矩 Nm 1.4 1.8
最大速度 m/s 3 4

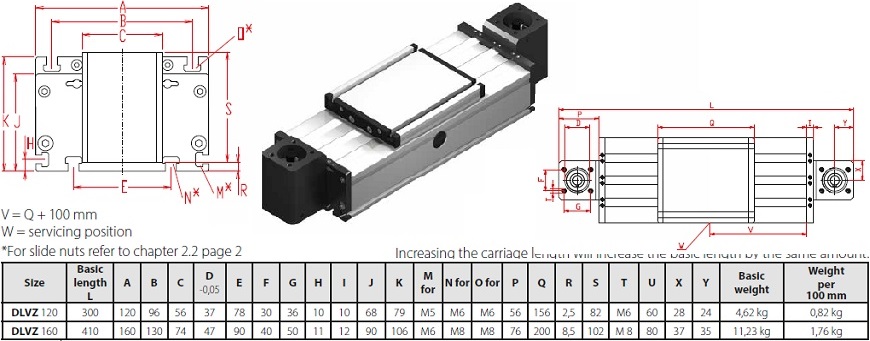

尺寸



产品样本
