LSN 同步齿形带驱动/方导轨导向
概要

导轨主体由一个铝制方形型材和一个集成导轨组成。滑块由内部旋转的打结皮带移动。该系统的优点是:皮带在型材内引导,因此该系统与安装位置无关。打结带是自跟踪的,由于其结偏移了45°,因此运行噪音水平非常低。此外,它在过渡段中几乎是无振动的。在前面有一个正时皮带偏转单元,该单元包含一个带两个耦合爪的带齿皮带轮(标准版)。另一侧有一个轴承片板,其中包含正时皮带的张紧装置。

特征

安装位置:可变,最大单件长度:6000 mm。
滑块连接:通过螺纹孔。
固定:通过T形槽和安装套件。线性轴可以与任何T形槽项目组合。
同步带:N10,配钢筋网,换向时无齿隙,重复性±0.1mm。
滑块支撑:在标准版本中,滑块位于两个转轮块上,可以在每个中央维修位置重新调整和维护。滑块上的两个润滑脂嘴可以重新润滑定位系统。

描述
规格 单位 160 200
允许动态力 km 5000 10000 5000 10000
Fx N 1170 1040 1900 1800
Fy N 1410 990 3570 2550
Fz N 3520 2500 8500 6050
Mx Nm 33 23 107 75
My Nm 104 73 310 222
Mz Nm 100 70 296 210
空载力矩 Nm 0.6 1.0
最大速度 m/s 5 5

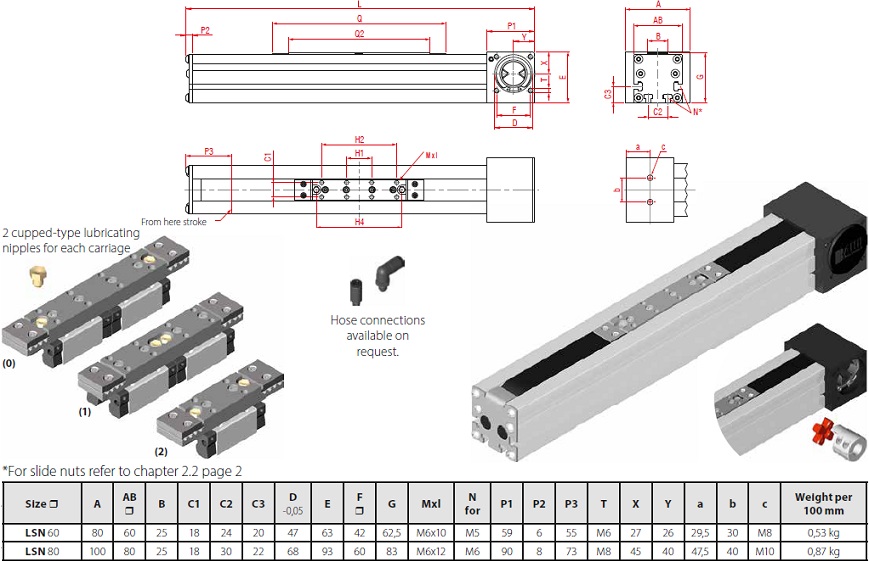

尺寸



产品样本
