产品>传动与定位>线性模组>同步齿形带模组>
ELFZex 同步齿形带驱动/滚轮导向
概要

型材外侧带有滚动导轨的特殊提升系统。系统由一个带一个驱动器的旋转正时皮带驱动。该功能对应于一个简单的滑轮组。定位系统适用于根据预期用途在潜在爆炸区域使用(见ATEX 95标记)。操作手册包含在交付范围内。该系统经过以下方面的认证:
ATEX 2014/34/EU II 2G Ex h IIB T4 Gb:
除地下采矿外的所有应用领域。气体环境类别2,防爆类别:由于安全施工而进行的保护(设计安全)。设备组IIB。温度等级T4=135°C
ATEX 2014/34/EU II 3D Ex h IIIB T125°C Dc:
除地下采矿外的所有应用领域。粉尘环境类别3。最高允许表面温度:125°C。

特征

安装位置:根据需要。无接头的最大长度3000 mm。
滑块安装:通过T形槽。
单元安装:通过轴承座或安装套件上的T形槽或螺纹孔。
皮带类型:HTD,带钢筋,换向时无齿隙,重复性±0.1 mm。

描述
规格 单位 ELFZex60S ELFZex80S ELFZex100 ELFZex125
力/力矩 - 静态 动态 静态 动态 静态 动态 静态 动态
Fx N 1800 1550 3000 2600 4200 3650 6000 5200
Fy N 3820 3056 4438 3550 6200 4960 9960 7968
Fz N 1870 1496 1052 842 1292 1043 2190 1752
Mx Nm 104 82 134 108 202 162 440 352
My Nm 132 106 154 140 272 218 560 448
Mz Nm 274 220 364 292 652 520 1272 1018
空载力矩 Nm 1.2 1.5 2 2
最大速度 m/s 1 1 1 1
最大驱动力矩 Nm 27 62 101 145

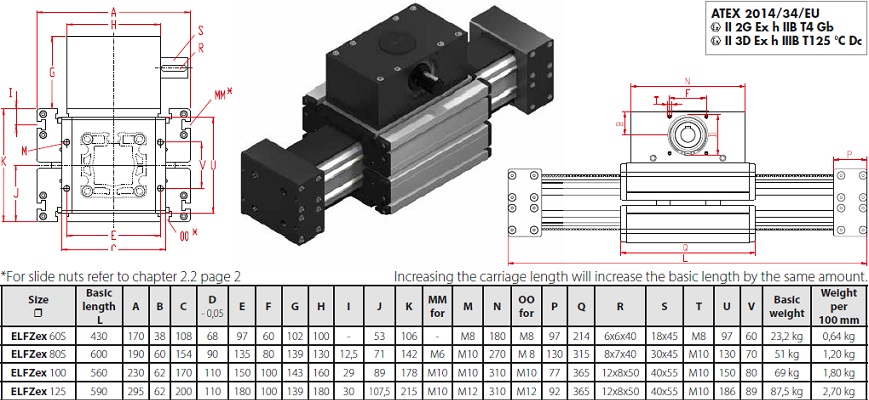

尺寸
