ELSZ 同步齿形带驱动/滚轮导向
概要

该线性单元由带有硬化钢导杆的方形铝型材组成。滑块具有可自由调节的内部线性滚珠轴承,由正时皮带沿着导杆驱动。皮带轮具有免维护滚珠轴承。皮带张力可以通过其中一个端块中的简单张紧装置进行重新调整。该装置还可用于平行运行的两个或多个线性单元的对称调节。

特征

安装位置:根据需要。无接头的最大长度6000 mm。
滑块安装:通过T形槽。
单元安装:通过轴承座或安装套件上的T形槽或螺纹孔。
皮带类型:带钢筋的HTD,改变方向时无齿隙,重复性±0.1 mm

描述
规格 单位 ELSZ30 ELSZ40 ELSZ60 ELSZ60S ELSZ80 ELSZ80S ELSZ100 ELSZ125
力/力矩 - 静态 动态 静态 动态 静态 动态 静态 动态 静态 动态 静态 动态 静态 动态 静态 动态
Fx N 200 180 390 350 894 800 894 800 1900 1800 1900 1800 4000 3800 5900 5750
Fy N 90 60 1200 700 3000 2000 4100 3100 3000 2000 4600 3600 8000 6500 12000 9000
Fz N 90 60 900 650 1700 1100 2160 1600 1700 1100 3000 1800 3600 2200 6000 4500
Mx Nm 10 5 25 20 67 43 88 65 90 55 170 140 300 230 600 450
My Nm 13 6 32 18 90 70 190 140 110 80 270 230 400 270 750 600
Mz Nm 14 7 35 25 120 100 230 170 150 120 300 220 750 500 1350 1150
空载力矩 Nm 0.2 0.7 0.9 0.9 1.1 1.2 1.5 1.8
最大速度 m/s 2 4 5 7 6 8 8 10
永久拉力 N 200 390 900 900 1900 1900 4000 5900
0.2秒拉力 N 280 480 1000 1000 2090 2090 4300 6350

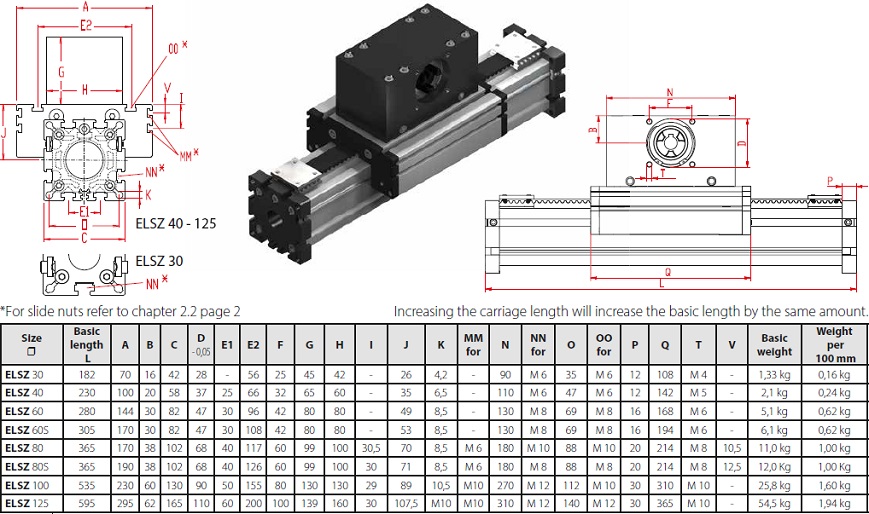

尺寸
