ELVZ 同步齿形带驱动/滚轮导向
概要

该线性单元由一个铝制方形型材和集成的硬化钢导杆组成。滑块具有可自由调节的内部线性滚珠轴承,由齿形皮带沿着导杆驱动。带齿皮带轮具有免维护滚珠轴承。皮带张力可以通过滑块中的简单螺钉调节装置进行重新调节。该装置还可用于平行运行的两个或多个线性单元的对称调节。该线性单元适用于洁净室分类为1.000(对应于美国联邦标准209 E)的洁净室。

特征

安装位置:根据需要。最大长度3000 mm。
滑块安装:通过T形槽。
单元安装:通过轴承座上的螺纹孔或螺纹孔安装。
皮带类型:HTD,带钢筋,换向时无齿隙,重复性±0.1 mm。

描述
规格 单位 ELVZ60 ELVZ60S ELVZ80 ELVZ80S ELVZ100 ELVZ125
力/力矩 - 静态 动态 静态 动态 静态 动态 静态 动态 静态 动态 静态 动态
Fx N 700 580 700 580 1000 840 1000 840 3100 2600 5000 4950
Fy N 3000 2000 4100 3100 3000 2000 4600 3600 8000 6500 12000 9000
Fz N 1700 1100 2160 1600 1700 1100 3000 1800 3600 2200 6000 4500
Mx Nm 67 43 88 65 90 55 170 140 300 230 600 450
My Nm 90 70 190 140 110 80 270 230 400 270 750 600
Mz Nm 120 100 230 170 150 120 300 220 750 500 1350 1150
空载力矩 Nm 0.5 0.5 0.8 1.2 1.2 1.6
最大速度 m/s 3 4 4 4 5 6
永久拉力 N 700 700 1000 1000 3100 5000
0.2秒拉力 N 800 800 1150 1150 3400 5450

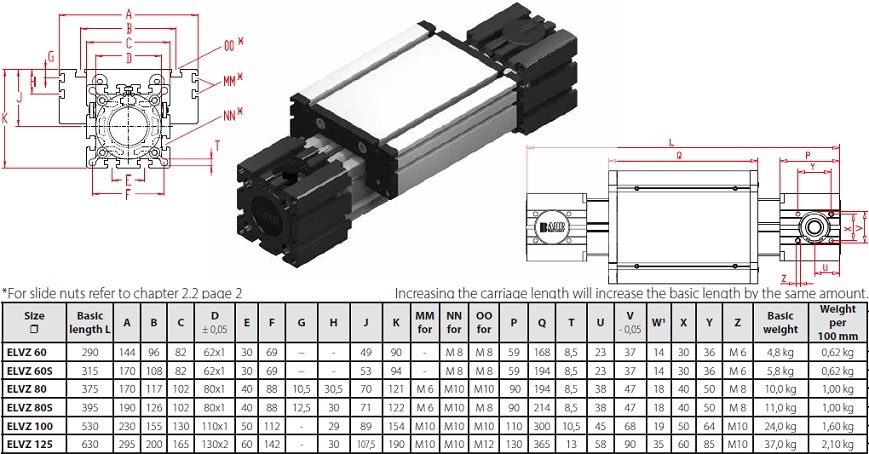

尺寸
