ELZG 同步齿形带驱动/滚轮导向
概要

带两个外部滚柱导轨的机械线性装置。该系统由旋转齿形皮带驱动。一个滑块安装在皮带的两侧，以便两个滑块沿导向型材的整个长度在相反的方向上移动。
特征

滑块安装：T型槽。
单元安装：通过轴承座上的T形槽或螺纹孔，安装套件。
皮带类型：HTD，配钢筋，换向时无齿隙。
重复性：±0.1 mm
描述
规格 单位 ELZG30 ELZG40 ELZG60 ELZG60S ELZG80 ELZG80S
力/力矩 - 静态 动态 静态 动态 静态 动态 静态 动态 静态 动态 静态 动态
Fx N 200 180 390 350 894 800 894 800 1900 1800 1900 1800
Fy N 90 60 1200 700 3000 2000 4100 3100 3000 2000 4600 3600
Fz N 90 60 900 650 1700 1100 2160 1600 1700 1100 3000 1800
Mx Nm 10 5 25 20 67 43 88 65 90 55 170 140
My Nm 13 6 32 18 90 70 190 140 110 80 270 230
Mz Nm 14 7 35 25 120 100 230 170 150 120 300 220
空载力矩 Nm 0.2 0.7 0.9 0.9 1.1 1.2
最大速度 m/s 4 8 10 10 10 10
永久拉力 N 200 390 900 900 1900 1900
0.2秒拉力 N 280 480 1000 1000 2090 2090

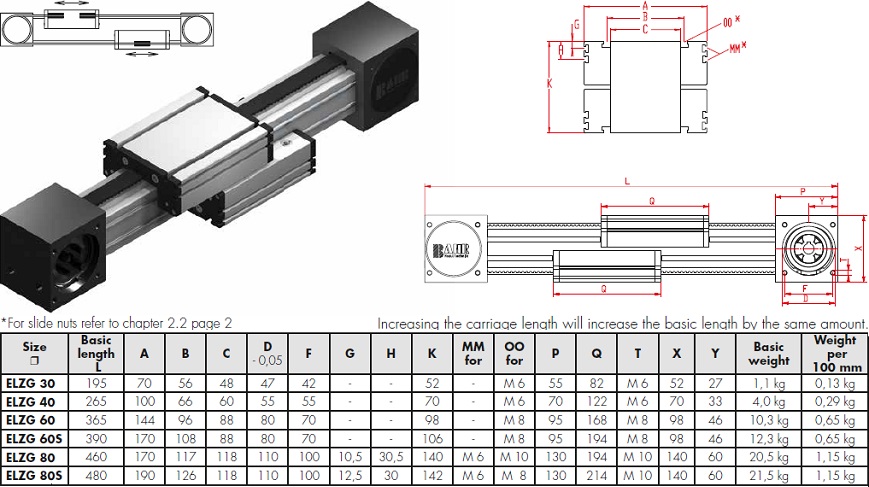

尺寸


产品样本
