| 概要 |
具有三种缸径，多种导向装置，多种安装和滑块选项，内置密封带防护等级可达IP54，还有多种可供选择的其他客户定制特征的OSPE-SB滚珠螺纹丝杠驱动直线执行器，是可以提供100%工作周期的，中等定位精度的，成套的经济的通用的点对点的定位器。
经过实际应用的验证证明OSPE..SB的设计确实是行业领先的，可以适用于非常广泛的点对点的直线定位的应用。整个单元紧凑的尺寸加上OSPE.….SB特别的灵活性和最大化的可配置性，使OSPE…SB可以简单轻松地集成到任何机器上。
滑块集成了滑动衬套导向装置的OSPE...SB可以更平稳的传送负载，同时是一个能够非常有效节约成本的方案。为了进一步扩展OSPE...SB的灵活性，也可以提供可以集成到执行器上的两个不同的外部的导向装置。这些导轨选项真正最大化了这个单元的性能，并且可以安装在任何位置（执行器的顶部、底部或侧面），甚至可以改装在现有的执行器上。 |
| 特征 |
OSPE-SB滚珠螺纹丝杆驱动，滑动衬套,无杆，直线执行器的特征：
·执行器外部宽度41-87mm
·重复定位精度+/-50μm
·最大速度250-1250mm/s
·最大推力250-3000N
·内置驱动和导向系统
·PowerSlide 和ProLine 导向的选项可以扩展执行器的性能
·串联和双滑块选项
·标准行程可达1100-2000mm
·预配置马达，减速器和控制配套装置可选
·多样的配件和安装附件选项
·IP54防护等级
·环境温度范围：-30℃至+80℃ |
外部导向轴承选项：
PowerSlide
•专为恶劣环境而设计
•硬化钢导轨
•带有钢制V形轮的滑块
•坚固的滚筒盖，带雨刷器和润滑脂接入点
ProLine
•专为高速、精确、平稳、安静的操作而设计
•铝制轨道
•由滚针轴承支撑的滑块
•集成式雨刷，保持轴承系统清洁
•终身润滑轴承系统 |
| 典型应用 |
行业：工业制造;食品和饮料;汽车;包装/仓储;印刷

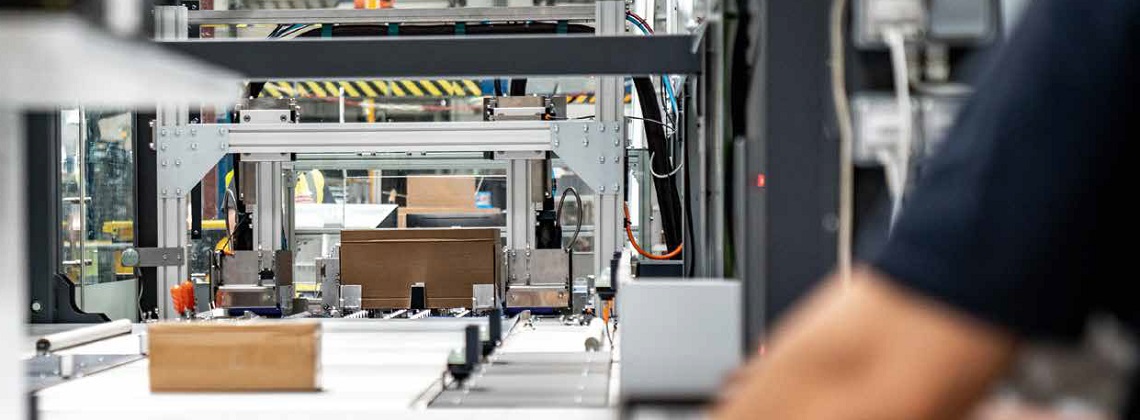

应用：拾取与放置；码垛；工厂自动化；物料搬运 |
| 描述 |
| 参数 |
单位 |
OSPE25B |
OSPE32B |
OSPE50SB |
| 丝杠类型 |
- |
滚珠丝杠 |
滚珠丝杠 |
滚珠丝杠 |
滚珠丝杠 |
滚珠丝杠 |
滚珠丝杠 |
| 丝杠导程 |
mm |
5 |
5 |
10 |
5 |
10 |
25 |
| 丝杠直径 |
mm |
12 |
16 |
16 |
25 |
25 |
25 |
| 占空比 |
mm |
100 |
| 效率 |
% |
90 |
| 最大速度 |
mm/s |
250 |
250 |
500 |
250 |
500 |
1250 |
| 最大径向速度 |
rpm |
3000 |
3000 |
3000 |
3000 |
3000 |
1500 |
| 最大加速度 |
m/s2 |
2 |
2 |
4 |
2 |
4 |
10 |
| 单向重复精度 |
μm |
±50 |
| 最大推力 |
N |
250 |
1100 |
800 |
1300 |
1450 |
1350 |
| 驱动轴最大力矩 |
Nm |
0.4 |
1.2 |
1.7 |
1.5 |
3.1 |
6.7 |
| 零行程惯量 |
kgmm2 |
2 |
8 |
8 |
84 |
84 |
84 |
| 每米行程惯量 |
kgmm2/m |
11 |
32 |
32 |
225 |
225 |
225 |
| 每公斤运动质量惯量 |
kgmm2/kg |
0.6 |
0.6 |
2.5 |
0.6 |
2.5 |
15.8 |
| 最大订购行程 |
mm |
1100 |
2000 |
2000 |
2000 |
2000 |
2000 |
| 最大额定载荷Fy/Fz |
N |
500 |
1200 |
1200 |
3000 |
3000 |
3000 |
| 最大力矩载荷Mx |
Nm |
2 |
8 |
8 |
16 |
16 |
16 |
| 最大力矩载荷My |
Nm |
12 |
25 |
25 |
80 |
80 |
80 |
| 最大力矩载荷Mz |
Nm |
8 |
16 |
16 |
32 |
32 |
32 |
| 空载力矩 |
5mm |
Nm |
0.2 |
0.3 |
0.3 |
0.6 |
0.6 |
0.6 |
| 10mm |
Nm |
- |
0.4 |
0.4 |
0.7 |
0.7 |
0.7 |
| 25mm |
Nm |
- |
- |
- |
0.9 |
0.9 |
0.9 |
| 零行程重量 |
|
kg |
0.6 |
1.6 |
1.6 |
4.0 |
4.0 |
4.0 |
| 每米行程重量 |
|
kg |
2.3 |
4.4 |
4.4 |
9.4 |
9.4 |
9.4 |
| 滑块重量 |
|
kg |
0.2 |
0.4 |
0.4 |
1.2 |
1.2 |
1.2 |
| 环境温度 |
|
℃ |
-20至+80 |
| 防护等级 |
|
- |
IP54 |
|
| 尺寸 |
|
 |
 |
| |
