| 概要 |
| CRBH系列交叉圆柱滚子轴承（内外圈整体型、超薄） CRBH系列交叉圆柱滚子轴承，由于采用了超薄设计而且外圈和内圈没有安装孔，安装时需要法兰和支撑座固定。另外，由于外圈和内圈均为整体结构，安装对性能没有影响，因此能够获得稳定的旋转精度和扭矩，适用于外圈和内圈旋转但有尺寸小型化要求的场合。 |
| 特征 |
内外圈整体型、超薄 |
| 描述 |
| CRBH型（内外圈整体，超薄） |
| 型号 |
基本额定载荷（径向） |
质量 |
| CR |
Cor |
| kN |
kN |
kg |
| CRBH208 |
2.9 |
2.4 |
0.04 |
| CRBH258 |
3.1 |
2.8 |
0.05 |
| CRBH3010 |
7.6 |
8.4 |
0.12 |
| CRBH3510 |
7.9 |
9.1 |
0.13 |
| CRBH4010 |
8.6 |
10.6 |
0.15 |
| CRBH4510 |
8.9 |
11.3 |
0.16 |
| CRBH5013 |
17.3 |
20.9 |
0.29 |
| CRBH6013 |
18.8 |
24.3 |
0.33 |
| CRBH7013 |
20.1 |
27.7 |
0.38 |
| CRBH8016 |
32.1 |
43.4 |
0.74 |
| CRBH9016 |
33.1 |
46.8 |
0.81 |
| CRBH10016 |
31.7 |
48.6 |
0.83 |
| CRBH10020 |
50.9 |
72.2 |
1.45 |
| CRBH11015 |
23.7 |
41.5 |
0.75 |
| CRBH11020 |
52.4 |
77.4 |
1.56 |
| CRBH12016 |
24.2 |
43.2 |
0.72 |
| CRBH12025 |
73.4 |
108 |
2.62 |
| CRBH13015 |
25 |
46.7 |
0.72 |
| CRBH13025 |
75.9 |
115 |
2.82 |
| CRBH14016 |
25.5 |
50.1 |
1 |
| CRBH14025 |
81.9 |
130 |
2.96 |
| CRBH15025 |
84.3 |
138 |
3.16 |
| CRBH20025 |
92.3 |
169 |
4 |
| CRBH20035 |
151 |
252 |
9.6 |
| CRBH22025 |
92.3 |
171 |
4.1 |
| CRBH25025 |
102 |
207 |
4.97 |
| CRBH25030 |
126 |
244 |
8.1 |
| CRBH40035 |
156 |
371 |
14.5 |
| CRBH50040 |
239 |
607 |
26 |
|

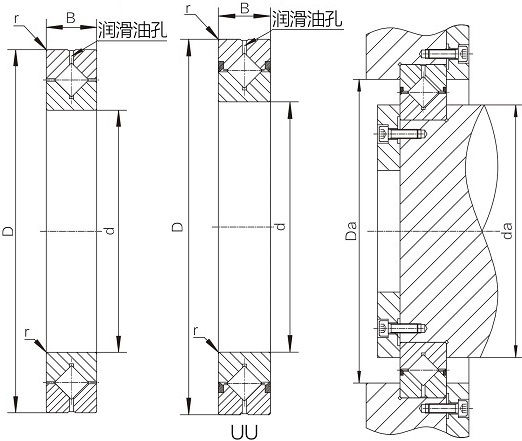

| 尺寸 |
 |
| CRBH型（内外圈整体，超薄） |
| 型号 |
主要尺寸 |
轴肩尺寸 |
| 内径 |
外径 |
滚子节圆直径 |
宽度 |
倒角 |
| d |
D |
Dpw |
B |
rmin |
ds |
Dh |
| CRBH208 |
20 |
36 |
26.6 |
8 |
0.3 |
24 |
31 |
| CRBH258 |
25 |
41 |
31.1 |
8 |
0.3 |
29 |
36 |
| CRBH3010 |
30 |
55 |
41.5 |
10 |
0.3 |
36.5 |
48.5 |
| CRBH3510 |
35 |
60 |
46.5 |
10 |
0.3 |
41.5 |
53.5 |
| CRBH4010 |
40 |
65 |
51.5 |
10 |
0.3 |
46.5 |
58.5 |
| CRBH4510 |
45 |
70 |
56.5 |
10 |
0.3 |
51.8 |
63.5 |
| CRBH5013 |
50 |
80 |
63.5 |
13 |
0.6 |
56 |
74 |
| CRBH6013 |
60 |
90 |
74 |
13 |
0.6 |
66 |
84 |
| CRBH7013 |
70 |
100 |
82.3 |
13 |
0.6 |
76 |
94 |
| CRBH8016 |
80 |
120 |
100 |
16 |
0.6 |
88 |
112 |
| CRBH9016 |
90 |
130 |
108 |
16 |
0.6 |
89 |
122 |
| CRBH10016 |
100 |
140 |
120.2 |
16 |
1 |
109 |
129 |
| CRBH10020 |
100 |
150 |
122 |
20 |
0.6 |
110 |
140 |
| CRBH11015 |
110 |
145 |
126.5 |
15 |
0.6 |
122 |
136 |
| CRBH11020 |
110 |
160 |
133 |
20 |
0.6 |
120 |
150 |
| CRBH12016 |
120 |
150 |
132.5 |
16 |
0.6 |
127 |
141 |
| CRBH12025 |
120 |
180 |
148.3 |
25 |
1 |
132 |
168 |
| CRBH13015 |
130 |
160 |
143.1 |
15 |
0.6 |
137 |
152 |
| CRBH13025 |
130 |
190 |
158 |
25 |
1 |
142 |
178 |
| CRBH14016 |
140 |
175 |
154.8 |
16 |
1 |
147 |
162 |
| CRBH14025 |
140 |
200 |
168 |
25 |
1 |
152 |
188 |
| CRBH15025 |
150 |
210 |
180 |
25 |
1 |
162 |
198 |
| CRBH20025 |
200 |
260 |
230 |
25 |
1 |
212 |
248 |
| CRBH20035 |
200 |
295 |
247.7 |
35 |
2 |
225 |
270 |
| CRBH22025 |
200 |
260 |
248.5 |
25 |
5 |
235 |
265 |
| CRBH25025 |
250 |
310 |
277.5 |
25 |
1.5 |
262 |
298 |
| CRBH25030 |
250 |
330 |
287.5 |
30 |
2.5 |
269 |
306 |
| CRBH40035 |
400 |
480 |
439 |
35 |
2.5 |
422 |
459 |
| CRBH50040 |
500 |
600 |
548.8 |
40 |
2.5 |
526 |
572 |
|
| |
