YRTM转台轴承(替代FAG公司YRTM系列)
概要
YRTM集成角度测量系统系列:XYRT转台轴承上安装了角度测量系统,以便精确测量和调整轴承旋转的角度,保证机器的高精度运转。
测量系统由传感器构件和测量尺构成。采用纯电感式的测量原理,信号极其精确,测量精度高。同时由于使用了较高的防护措施,该测量系统在运行当中不会受到来自外部的干扰,例如灰尘烟雾、轻度油污及划痕、磁场等,工作可靠,无需过多维护,适用范围广。可用于高精度回转工作台和旋转轴、分度头、军工雷达、航空、航天及测量和试验中要求对角度旋转精度要求较高的领域。
特征

对于XYRT和YRTS系列轴承,我们可以提供更高的精度,轴向和径向跳动降低50%,安装尺寸H1和H2的公差更为严格,订货时请额外标明。
注:更高的刚度、更高的转速和特殊的尺寸等特殊要求的转台轴承,请联系我们。
客户在选择转台轴承时,可先与我公司联系,索取工况调查表,填写后回传我司,我们技术部门会根据实际工况帮助客户进行轴承选择。

描述
轴承代号 基本额定载荷 倾斜刚性 轴承摩擦力矩3) 重量
轴向 径向
Ca Coa Cr Cor CKL CKL1
KN kNm/mrad   Nm ≈Kg
YRTM150 112 630 56 170 83 14 10 6.2
YRTM180 118 710 69.5 200 125 21 12 7.7
YRTM200 120 765 81.5 220 160 27 14 9.7
YRTM260 160 1060 93 290 320 53 20 18.3
YRTM325 275 1930 120 345 630 105 40 25
YRTM395 300 2280 186 655 1100 185 55 33
YRTM460 355 2800 200 765 1700 285 70 45
尺寸

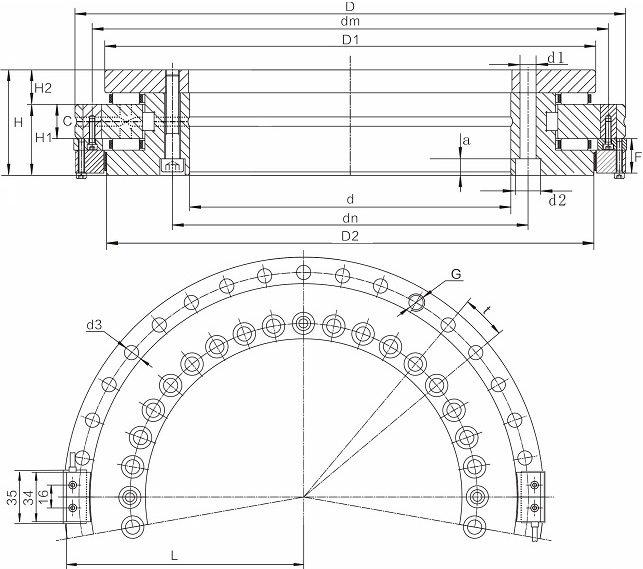

YRTM钢栅装在垫圈上

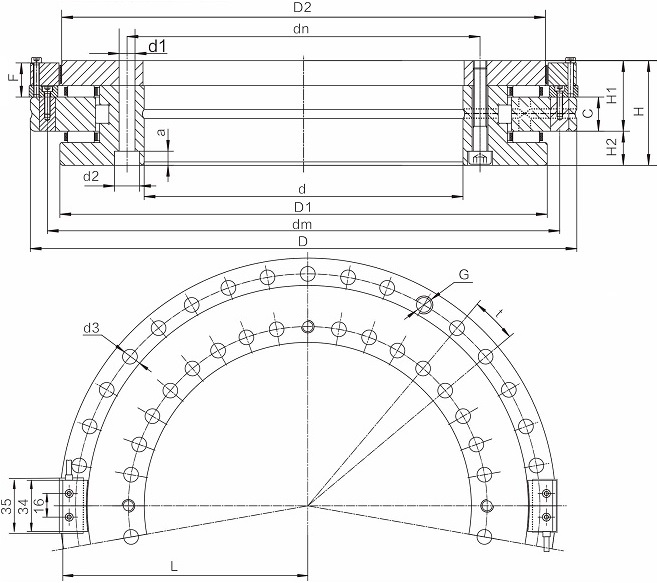

YRTM钢栅装在L垫内圈上
轴承代号
外形尺寸
d D B H B D1 D2 J J1 F L
单位:mm
YRTM150 150 240 43* 26 12 214 215 165 225 16.5 121
YRTM180 180 280 46* 29 15 244 245 194 160 16.5 152
YRTM200 200 300 47* 30 15 274 276 215 285 16.5 152
YRTM260 260 385 55 36.5 18 345 345.5 280 365 17.5 192.5
YRTM325 325 450 60 40 20 415 415.5 342 430 18.5 225
YRTM395 395 525 65 42.5 20 486 486.5 415 505 18.5 262.5
YRTM460 460 600 70 46 22 560 560.5 482 580 18.5 300
轴承代号 固定孔 联接螺钉数量 轴承轴向和径向跳动 螺纹退卸孔 节距1)t   螺钉拧紧力矩
内圈 外圈
d1 d2 a 数量4) d3 数量4) MA2)
mm mm μ m G 数量 数量*t N   m
YRTM150 7 11 6.2 32 7 33 4 3 M8 3 36*10° 14
YRTM180 7 11 6.2 44 7 45 4 4 M8 3 48*7.5° 14
YRTM200 7 11 6.2 44 7 45 4 4 M8 3 48*7.5° 14
YRTM260 9.3 15 8.2 32 9.3 33 4 6 M12 3 36*10° 34
YRTM325 9.3 15 8.2 32 9.3 33 4 6 M12 3 36*10° 34
YRTM395 9.3 15 8.2 42 9.3 45 6 6 M12 3 48*7.5° 34
YRTM460 10 15 8.2 42 10 45 6 6 M12 3 48*7.5° 34
