ZKLDF推力角接触球轴承(替代FAG公司ZKLDF系列)
概要
ZKLDF系列推力角接触球轴承包括一个整体外圈、两个内圈和两组钢球及保持架组件,接触角为60度。外圈和内圈带有安装孔,方便通过连接螺栓对轴承进行安装固定。轴承自身通过联接螺栓固定,保证安装运输和搬运。
特征

ZKLDF推力角接触球轴承系列,亦可承受联合载荷,但具有极高的转速和极低的摩擦力矩,同时又能保证很高的回转精度。非常适合于有此类要求的应用场合,例如高速回转工作台、铣削、磨削、以及精密测量、测量设备等等。

描述
轴承代号 基本额定载荷 极限转速4) 轴承摩擦力矩 重量
轴向
Ca Coa 脂润滑
KN   r/min Nm ≈Kg
ZKLDF100 67 251 2800 1.6 4.5
ZKLDF120 72 315 2400 2 6
ZKLDF150 76 365 2000 3 7.5
ZKLDF200 112 550 1600 4.5 11
ZKLDF260 155 920 1200 7.5 22
ZKLDF325 165 110 1000 11 28
ZKLDF395 214 1470 800 16 39
ZKLDF460 255 1860 700 21 50
ZKLDF580 395 3180 500 40 82

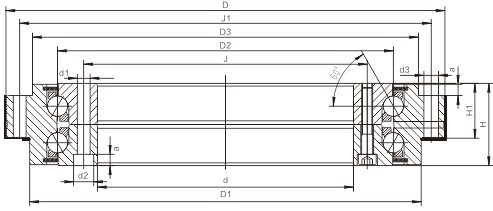

尺寸

轴承代号 外形尺寸
d D H H1 D1 D2 D3 J J1 a
单位:mm
ZKLDF100 100 185 38 25 160 136 158 112 170 5.4
ZKLDF120 120 210 40 26 184 159 181 135 195 6.2
ZKLDF150 150 240 40 26 214 188 211 165 225 6.2
ZKLDF200 200 300 45 30 274 243 271 215 285 6.2
ZKLDF260 260 385 55 36.5 345 313 348 280 365 8.2
ZKLDF325 325 450 60 40 415 380 413 342 430 8.2
ZKLDF395 395 525 65 42.5 486 450 488 415 505 8.2
ZKLDF460 460 600 70 46 560 520 563 482 580 8.2
ZKLDF580 580 750 90 60 702 656 700 610 720 11

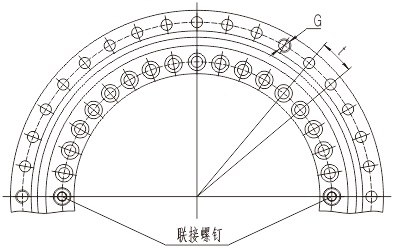

轴承代号 固定孔 联接螺钉数量 螺纹 节距1)t 螺钉拧紧力矩
退卸孔
内圈 外圈
d1 d2 数量3) d3 数量3)   MA2)
mm mm G 数量 数量*t N m
ZKLDF100 5.6 10 16 5.6 15 2 M8 3 18*20° 8.5
ZKLDF120 7 11 22 7 21 2 M8 3 24*15° 14
ZKLDF150 7 11 34 7 33 2 M8 3 36*10° 14
ZKLDF200 7 11 46 7 45 2 M12 3 48*7.5° 14
ZKLDF260 9.3 15 34 9.3 33 2 M12 3 36*10° 34
ZKLDF325 9.3 15 34 9.3 33 2 M12 3 36*10° 34
ZKLDF395 9.3 15 46 9.3 45 2 M12 3 48*7.5° 34
ZKLDF460 9.3 15 46 9.3 45 2 M12 3 48*7.5° 34
ZKLDF580 11.4 18 45 11.4 42 2 M12 3 48*7.5° 68
