HG130-006
概要

HG中空减速机是一种全新的旋转负载装置,它集高传动效率、高精度、高刚性、高性能比于一身,综合了伺服电机、凸轮分割器及直驱电机的优势。
使用高精度齿轮结构和径向轴承,提高了扭矩和刚性,承载更稳重,搭配伺服电机或步进电机可做任意角度分割,既满足分割器无法实现的位数控制,定位精度又可嫁美直驱马达,可在短时间内实现惯性负载的定位。

技术概述
参数 单位 HG60-005 HG85-005 HG85-010 HG85-018 HG130-006 HG130-010 HG130-018 HG170-010 HG200-010 HG200-018 HG280-010
转盘直径 mm 60 85 85 85 130 130 130 170 200 200 280
中空直径 mm 28 33 33 33 62 62 62 72 100 100 150
减速比 i 5 5 10 18 6 10 18 10 10 18 10
容许转矩 Nm 5.2 8.0 8.0 8.0 32 32 32 55 65 65 100
容许转速 rpm 300 300 300 150 250 250 150 200 250 150 250
转动惯量 kg.m2x10-3 0.35 1.26 1.26 1.26 8.16 8.16 8.16 13.38 18.12 18.12 36.12
容许轴向负载 N 250 500 500 500 2000 2000 2000 3000 4000 4000 7000
容许惯性负载 Nm 5 10 10 10 50 50 50 50 100 100 180
定位精度 arc min ≤3 ≤3 ≤3 ≤3 ≤3 ≤3 ≤3 ≤3 ≤3 ≤3 ≤3
重复精度 arc sec ±5 ±5 ±5 ±5 ±5 ±5 ±5 ±5 ±5 ±5 ±5
平行度 mm ±0.005 ±0.005 ±0.005 ±0.005 ±0.005 ±0.005 ±0.005 ±0.005 ±0.005 ±0.005 ±0.005
同心度 mm ±0.01 ±0.01 ±0.01 ±0.01 ±0.01 ±0.01 ±0.01 ±0.01 ±0.01 ±0.01 ±0.01
寿命 h 15000 20000 20000 20000 20000 20000 20000 20000 20000 20000 20000
重量 kg 1 1.2 1.2 1.2 2.5 2.5 2.5 8.5 10 10 25
轴承类型 - 交叉滚子轴承

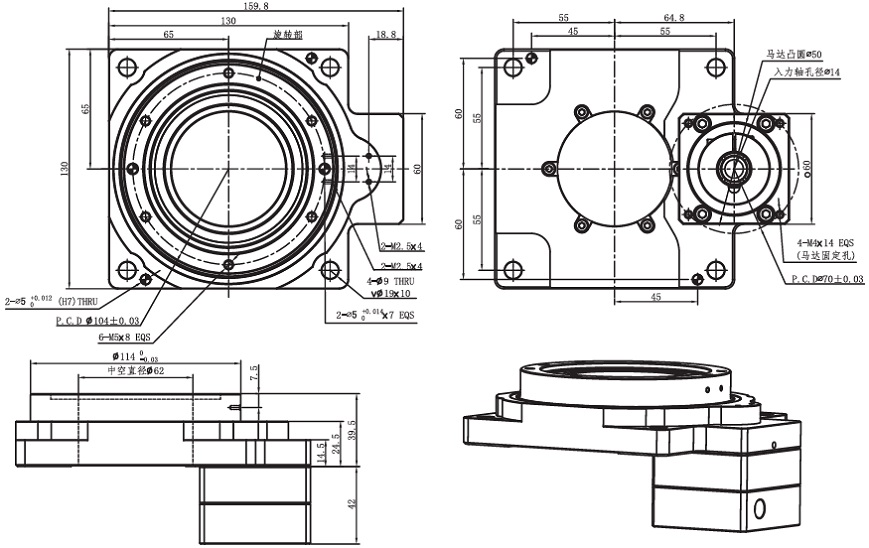

尺寸



产品样本
