概要

HG中空减速机是一种全新的旋转负载装置，它集高传动效率、高精度、高刚性、高性能比于一身，综合了伺服电机、凸轮分割器及直驱电机的优势。
使用高精度齿轮结构和径向轴承，提高了扭矩和刚性，承载更稳重，搭配伺服电机或步进电机可做任意角度分割，既满足分割器无法实现的位数控制，定位精度又可嫁美直驱马达，可在短时间内实现惯性负载的定位。

技术概述

参数	单位	HG60-005	HG85-005	HG85-010	HG85-018	HG130-006	HG130-010	HG130-018	HG170-010	HG200-010	HG200-018	HG280-010
转盘直径	mm	60	85	85	85	130	130	130	170	200	200	280
中空直径	mm	28	33	33	33	62	62	62	72	100	100	150
减速比	i	5	5	10	18	6	10	18	10	10	18	10
容许转矩	Nm	5.2	8.0	8.0	8.0	32	32	32	55	65	65	100
容许转速	rpm	300	300	300	150	250	250	150	200	250	150	250
转动惯量	kg.m2x10-3	0.35	1.26	1.26	1.26	8.16	8.16	8.16	13.38	18.12	18.12	36.12
容许轴向负载	N	250	500	500	500	2000	2000	2000	3000	4000	4000	7000
容许惯性负载	Nm	5	10	10	10	50	50	50	50	100	100	180
定位精度	arc min	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3	≤3
重复精度	arc sec	±5	±5	±5	±5	±5	±5	±5	±5	±5	±5	±5
平行度	mm	±0.005	±0.005	±0.005	±0.005	±0.005	±0.005	±0.005	±0.005	±0.005	±0.005	±0.005
同心度	mm	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01	±0.01
寿命	h	15000	20000	20000	20000	20000	20000	20000	20000	20000	20000	20000
重量	kg	1	1.2	1.2	1.2	2.5	2.5	2.5	8.5	10	10	25
轴承类型	-	交叉滚子轴承

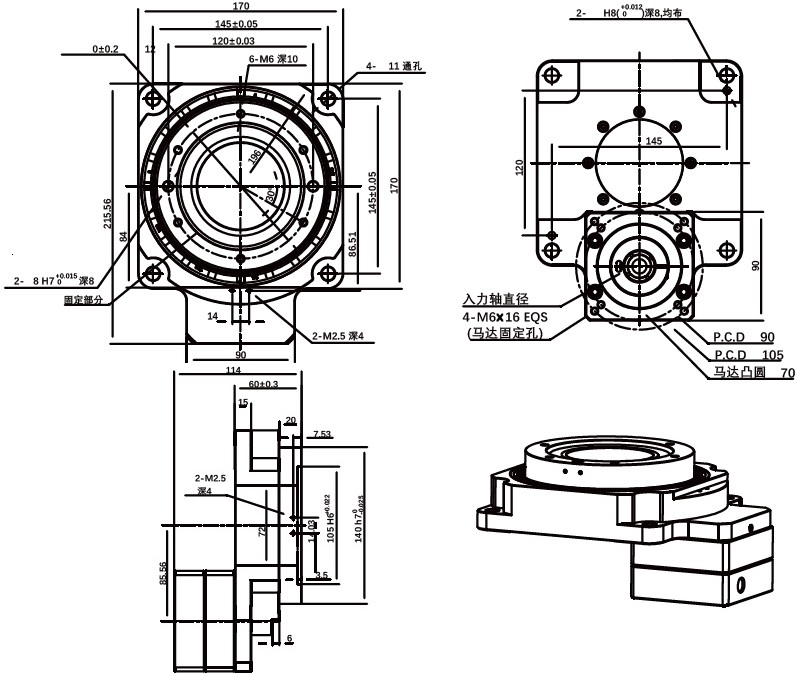

尺寸



	产品样本
