概要 |
外径28mm的Eco系列塑料行星减速机结合了效率和经济,在径向螺纹或焊接MAX版本中,它代表了在更小的安装空间内提供更高的性能。此外,它还满足了对低噪声的性能要求. |
特点 |
经济
模块化系统,优化的材料组合:即使是小批量的经济解决方案
温度
也非常适合苛刻的温度范围从-15°到+65°C。
低噪声LN
由于在第一节采用螺旋斜齿轮传动,噪音特别低。
|
技术概述 |
参数 |
单位 |
1节 |
2节 |
3节 |
允许输出扭矩TAB |
Nm |
0.4 |
1.0 |
2.0 |
近似效率 |
% |
80 |
80 |
70 |
最大背隙 |
° |
1.9 |
2.0 |
2.0 |
最大径向负载 |
N |
15 |
30 |
45 |
最大轴向负载 |
N |
5 |
10 |
15 |
最大允许接触压力 |
N |
150 |
150 |
150 |
近似重量 |
g |
110 |
115 |
130 |
推荐输入转速 |
rpm |
3000 |
3000 |
3000 |
长度 |
L1 |
mm |
25.0 |
34.6 |
- |
L2 |
mm |
29.6 |
39.1 |
- |
减速比 |
i |
4:1 (3,71) |
14:1 (13,73) |
51:1 (50,89) |
4:1 (4,29) |
16:1 (15,88) |
59:1 (58,86) |
5:1 (5,18) |
18:1 (18,37) |
308:1 (307,55) |
7:1 (6,75) |
19:1 (19,20) |
236:1 (236,10) |
- |
22:1 (22,21) |
195:1 (195,27) |
- |
25:1 (25,01) |
181:1 (181,25) |
- |
27:1 (26,85) |
169:1 (168,85) |
- |
29:1 (28,93) |
150:1 (149,90) |
- |
35:1 (34,98) |
139:1 (139,14) |
- |
46:1 (45,56) |
130:1 (129,62) |
- |
- |
124:1 (123,98) |
- |
- |
115:1 (115,08) |
- |
- |
107:1 (107,21) |
- |
- |
100:1 (99,51) |
- |
- |
95:1 (95,18) |
- |
- |
93:1 (92,70) |
- |
- |
79:1 (78,72) |
- |
- |
71:1 (71,16) |
- |
- |
68:1 (68,07) |
|

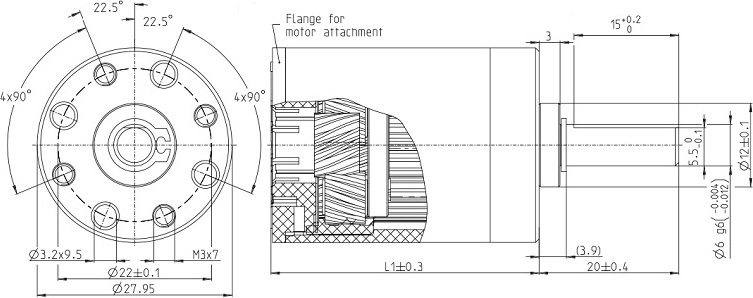

尺寸 |
![](../../img/products/PositioningTransmission/Gearhead/Mini/EN_28-Eco_MAX_LN.jpg) |
|
|
|
![](../../img/products/PositioningTransmission/Gearhead/Mini/28-Eco-MAX-LN.jpg) |
|
