概要 |
外径28的Pro系列行星减速机结合了性能和坚固性,在径向螺纹的MAX版本中,它代表了在更小的安装空间内提供更高的性能。由于易于调整配置,它也可用于低噪声(LN)设计 |
特点 |
温度
也非常适合苛刻的温度范围从-30°到+120°C。
|
技术概述 |
参数 |
单位 |
1节 |
2节 |
3节 |
允许输出扭矩TAB |
Nm |
0.8 |
2.3 |
4.5 |
近似效率 |
% |
80 |
80 |
70 |
最大背隙 |
° |
1.5 |
1.6 |
1.6 |
最大径向负载 |
N |
40 |
70 |
100 |
最大轴向负载 |
N |
10 |
20 |
1530 |
最大允许接触压力 |
N |
120 |
120 |
120 |
近似重量 |
g |
160 |
210 |
260 |
推荐输入转速 |
rpm |
3000 |
30000 |
3000 |
长度 |
L1 |
mm |
28.8 |
38.4 |
48 |
L2 |
mm |
- |
- |
- |
减速比 |
i |
4:1 (3,71) |
14:1 (13,73) |
51:1 (50,89) |
4:1 (4,29) |
16:1 (15,88) |
308:1 (307,55) |
5:1 (5,18) |
18:1 (18,37) |
59:1 (58,86) |
7:1 (6,75) |
19:1 (19,20) |
68:1 (68,07) |
|
22:1 (22,21) |
71:1 (71,16) |
|
25:1 (25,01) |
79:1 (78,72) |
|
27:1 (26,85) |
93:1 (92,70) |
|
29:1 (28,93) |
95:1 (95,18) |
|
35:1 (34,98) |
100:1 (99,51) |
|
46:1 (45,56) |
107:1 (107,21) |
|
|
115:1 (115,08) |
|
|
124:1 (123,98) |
|
|
130:1 (129,62) |
|
|
139:1 (139,14) |
|
|
150:1 (149,90) |
|
|
169:1 (168,85) |
|
|
181:1 (181,25) |
|
|
195:1 (195,27) |
|
|
236:1 (236,10) |
|

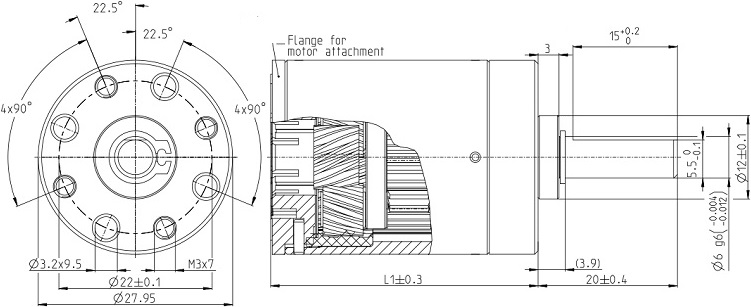

尺寸 |
![](../../img/products/PositioningTransmission/Gearhead/Mini/DE_28-Pro_MAX_LN.jpg) |
|
|
|
![](../../img/products/PositioningTransmission/Gearhead/Mini/28-Pro-MAX-LN.jpg) |
|
