| 概要 |
外径71的Pro系列行星减速机结合了性能和坚固性，在径向螺纹的MAX版本中，它代表了在更小的安装空间内提供更高的性能。由于易于调整配置，它也可用于低噪声(LN)设计 |
| 特点 |
温度
也非常适合苛刻的温度范围从-30°到+120°C。
性能
强大，长寿命和坚固-行星齿轮在众多的应用中信服。。
|
| 技术概述 |
| 参数 |
单位 |
1节 |
2节 |
3节 |
| 允许输出扭矩TAB |
Nm |
20.0 |
60.0 |
120.0 |
| 近似效率 |
% |
80 |
80 |
70 |
| 最大背隙 |
° |
0.5 |
0.6 |
0.6 |
| 最大径向负载 |
N |
400 |
600 |
1000 |
| 最大轴向负载 |
N |
80 |
120 |
200 |
| 最大允许接触压力 |
N |
1500 |
1500 |
1500 |
| 近似重量 |
g |
1800 |
2500 |
3200 |
| 推荐输入转速 |
rpm |
3000 |
3000 |
3000 |
| 长度 |
L1 |
mm |
77.4 |
99.2 |
121 |
| L2 |
mm |
80.4 |
102.2 |
124 |
| 减速比 |
i |
4:1 (3,71) |
14:1 (13,73) |
51:1 (50,89) |
| 4:1 (4,29) |
16:1 (15,88) |
308:1 (307,55) |
| 5:1 (5,18) |
18:1 (18,37) |
59:1 (58,86) |
| 7:1 (6,75) |
19:1 (19,20) |
68:1 (68,07) |
| - |
22:1 (22,21) |
71:1 (71,16) |
| - |
25:1 (25,01) |
79:1 (78,72) |
| - |
27:1 (26,85) |
93:1 (92,70) |
| - |
29:1 (28,93) |
95:1 (95,18) |
| - |
35:1 (34,98) |
100:1 (99,51) |
| - |
46:1 (45,56) |
107:1 (107,21) |
| - |
- |
115:1 (115,08) |
| - |
- |
124:1 (123,98) |
| - |
- |
130:1 (129,62) |
| - |
- |
139:1 (139,14) |
| - |
- |
150:1 (149,90) |
| - |
- |
169:1 (168,85) |
| - |
- |
181:1 (181,25) |
| - |
- |
195:1 (195,27) |
| - |
- |
236:1 (236,10) |
|

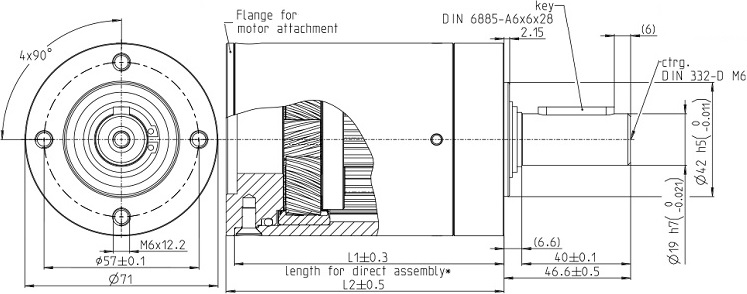

| 尺寸 |
 |
| |
|
|
 |
|
 |
