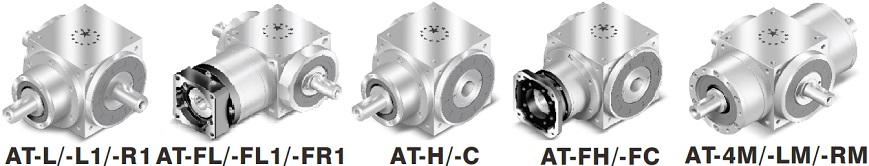

AT-4M螺旋伞齿轮减速机
概要

AT-4M系列是直角螺旋减速机,具有4周配置。高径向负载能力和高精度使AT-4M系列适用于伺服应用以及电力传输解决方案。
*AT系列采用不锈钢材质,可以选用经过发黑处理的铸铁材质的ATB系列

特点

框架:
AT不锈钢材质:AT0654M/AT0754M/AT0904M/AT1104M/AT1404M/AT1704M/AT2104M/AT2404M/AT280L
ATB铸铁材质:ATB0654M/ATB0754M/ATB0904M/ATB1104M/ATB1404M/ATB1704M/ATB2104M/ATB2404M/ATB280L
输出额定力矩
T2N:12Nm-3200Nm
減速比:
单节: 1/1.5/2/3/4/5
低背隙
单节:≤6ar4Mmin
高效率
单节:≧ 98%
容易安装
低噪音
结构紧凑

技术概述
规格 单位 节数 减速比 AT0654M AT0754M AT0904M AT1104M AT1404M AT1704M AT2104M AT2404M AT2804M
额定输出力矩 Nm 1 1 25 45 78 150 360 585 1300 2150 3200
1.5 25 45 78 150 360 585 1300 2150 3200
2 24 42 68 150 330 544 1220 2010 3050
3 18 33 54 120 270 450 1020 1650 2850
4 13 28 48 100 224 376 860 1410 2300
5 12 25 40 85 196 320 740 1210 2000
最大加速力矩 Nm 1 1-5 1.5倍额定输出力矩
最大加速输入转速 rpm 1 1-5 7500 6500 5500 4500 3500 3000 2200 2000 1700
标准背隙 ar4Mmin 1 1-5 ≤6 ≤6 ≤6 ≤6 ≤6 ≤6 ≤6 ≤6 ≤6
容许径向力/输出轴d1 Nm/ar4Mmin 1 1-5 700 950 1450 2100 2700 3800 7800 9600 10500
容许径向力/输出轴d2 rpm 1 1-5 900 1100 1700 2700 4800 6600 11500 16000 18000
容许轴向力/输出轴d1 rpm 1 1-5 350 425 725 1050 1350 1900 3900 4800 5250
容许轴向力/输出轴d2 N 1 1-5 450 550 850 1350 2400 3300 5750 8500 9000
寿命 4Mr 1 1-5 20000
效率 % 1 1-5 ≥98
使用温度 1 1-5 -10至+90
润滑 - 1 1-5 合成润滑脂
噪音值 dB 1 1-5 ≤68 ≤70 ≤74 ≤76 ≤77 ≤78 ≤80 ≤82 ≤83



产品样本
