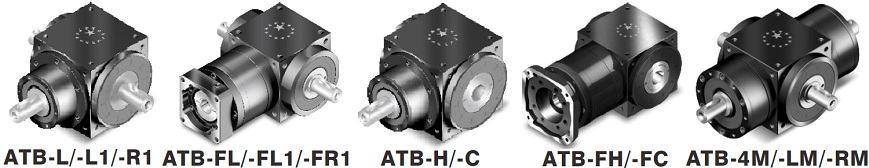

ATB-H螺旋锥齿轮减速机
概要

ATB-H系列是一款直角螺旋锥减速机,带有空心键输出和输入轴配置。高径向负载能力和高精度使AT-H系列适用于伺服应用以及电力传输解决方案。
*ATB系列采用经过发黑处理的铸铁材质,可以选用不锈钢材质的AT系列

特点

框架:
ATB不锈钢材质:ATB065H/ATB075H/ATB090H/ATB110H/ATB140H/ATB170H/ATB210H/ATB240H/ATB280H
ATBB铸铁材质:ATBB065H/ATBB075H/ATBB090H/ATBB110H/ATBB140H/ATBB170H/ATBB210H/ATBB240H/ATBB280H
输出额定力矩
T2N:12Nm-3200Nm
減速比:
单节: 1/1.5/2/3/4/5
低背隙
单节:≤6arcmin
高效率
单节:≧ 98%
容易安装
低噪音
结构紧凑

技术概述
规格 单位 节数 减速比 ATB065H ATB075H ATB090H ATB110H ATB140H ATB170H ATB210H ATB240H ATB280H
额定输出力矩 Nm 1 1 25 45 78 150 360 585 1300 2150 3200
1.5 25 45 78 150 360 585 1300 2150 3200
2 24 42 68 150 330 544 1220 2010 3050
3 18 33 54 120 270 450 1020 1650 2850
4 13 28 48 100 224 376 860 1410 2300
5 12 25 40 85 196 320 740 1210 2000
最大加速力矩 Nm 1 1-5 1.5倍额定输出力矩
最大加速输入转速 rpm 1 1-5 7500 6500 5500 4500 3500 3000 2200 2000 1700
标准背隙 arcmin 1 1-5 ≤6 ≤6 ≤6 ≤6 ≤6 ≤6 ≤6 ≤6 ≤6
容许径向力/输出轴d1 Nm/arcmin 1 1-5 700 950 1450 2100 2700 3800 7800 9600 10500
容许径向力/输出轴d2 rpm 1 1-5 900 1100 1700 2700 4800 6600 11500 16000 18000
容许轴向力/输出轴d1 rpm 1 1-5 350 425 725 1050 1350 1900 3900 4800 5250
容许轴向力/输出轴d2 N 1 1-5 450 550 850 1350 2400 3300 5750 8500 9000
寿命 hr 1 1-5 20000
效率 % 1 1-5 ≥98
使用温度 1 1-5 -10至+90
润滑 - 1 1-5 合成润滑脂
噪音值 dB 1 1-5 ≤68 ≤70 ≤74 ≤76 ≤77 ≤78 ≤80 ≤82 ≤83
