概要 |
PX系列是派克的中高端直联伺服减速箱。可提供60至142mm和NEMA23到NEMA56的尺寸规格,同时拥有螺旋行星技术的优点,可为您提供价值的产品。PX系列螺旋行星减速机拥有高扭矩,低背隙和高刚度的特性,使其适用于中高端场合的设备应用。其在设计上的增强使PX系列在提供优秀的性能表现的同时,可以满足苛刻的应用需求。 这样优秀的性能表现为客户提供了高的性价比,这也是为什么PX系列行星减速箱目前成为客户降低伺服电机应用成本方案的选择。 |
特征 |
中等精度,直联螺旋形行星减速机
外形尺寸:60 - 142mm/ NEMA23 - NEMA56
减速比:3:1 - 100:1
高扭矩/低齿隙:螺旋行星齿轮结构
间隙:小于8弧分(标准)/ 小于弧分(可选)
效率:高达97%
静音运行:小于66 db
高输入速度:高达6,000 RPM
高的径向载荷能力:广泛隔开的角接触轴承输出
高刚度:积分齿圈和刚性太阳轮
Helicrown:派克的齿轮轮齿几何形状可确保更静音运行和更高的负载
高的齿轮耐磨性:离子渗氮热处理
提高了使用寿命:行星滚针轴承
通用安装套件:快速交货和安装更方便
IP65防护等级 |
特点 |
·高的径向负载能力:线接触输出轴承
·延长使用寿命:滚针轴承
·终生润滑
·通用安装组件:更快的交付速度,更简便的安装
·高额定转矩和低背隙:
·斜齿行星齿轮传动
·高刚性:高集成度行星齿轮减速机
·高耐磨性:等离子亚硝酸热处理
可选NEMA规格 |
技术概述 |
参数 |
单位 |
减速比 |
PX60 |
PX90 |
PX115 |
额定输出扭矩 |
Nm |
3/15/30 |
20 |
56 |
120 |
4/5/7/20/25/40/50/70 |
32 |
66 |
152 |
10/100 |
25 |
60 |
160 |
最大加速输出扭矩 |
Nm |
3/15/30 |
27 |
84 |
180 |
4/5/7/20/25/40/50/70 |
39 |
98 |
228 |
10/100 |
30 |
90 |
192 |
急停输出扭矩 |
Nm |
3/15/30 |
64 |
208 |
480 |
4/5/7/20/25/40/50/70 |
56 |
184 |
400 |
10/100 |
48 |
160 |
344 |
额定输入速度 |
rpm |
3 |
3000 |
2500 |
2000 |
4/5 |
3500 |
3000 |
2500 |
7/10/15 |
4000 |
3500 |
3000 |
20/25/30 |
4500 |
4000 |
3500 |
40/50 |
4800 |
44000 |
3800 |
70/100 |
5200 |
4800 |
4200 |
最大输入速度 |
rpm |
3-100 |
6000 |
5500 |
4500 |
最大径向负载 |
N |
3-100 |
1650 |
4800 |
7500 |
最大轴向负载 |
N |
3-100 |
2100 |
3600 |
6800 |
寿命 |
h |
3-100 |
20000 |
标准背隙 |
arcmin |
3-10 |
<10 |
<9 |
<9 |
15-100 |
<12 |
<11 |
<10 |
低背隙 |
arcmin |
3-10 |
<8 |
<7 |
<6 |
15-100 |
<10 |
<9 |
<8 |
额定扭矩效率 |
% |
3-10 |
97 |
15-100 |
94 |
3000rpm时噪音 |
dB |
3-100 |
<62 |
<62 |
<65 |
扭转刚性 |
Nm/arcmin |
3-100 |
3 |
12 |
27 |
工作温度 |
℃ |
3-100 |
-20至+90 |
润滑 |
- |
3-100 |
根据维护计划 |
安装位置 |
- |
3-100 |
任意 |
旋转方向 |
- |
3-100 |
与输入相同 |
防护等级 |
- |
3-100 |
IP65 |
最大重量 |
kg |
3-10 |
1.0 |
3.0 |
7.0 |
15-100 |
2.0 |
5.0 |
10.0 |
|

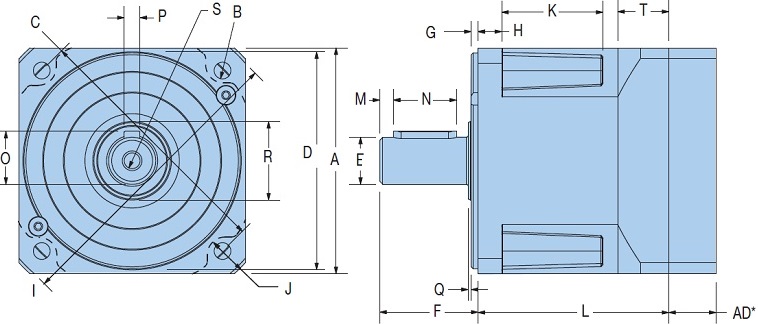

尺寸 |
![](../../img/products/PositioningTransmission/Gearhead/PX-dim.jpg) |
框架 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
AD |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
RX60 |
62 |
5.5 |
70 |
50 |
16 |
25 |
2.5 |
8 |
23.5 |
5 |
93.7 |
16.5/22.5 |
RX90 |
90 |
6.5 |
100 |
80 |
20 |
40 |
3 |
10 |
36.5 |
6.5 |
132 |
20/28.5 |
RX115 |
115 |
8.5 |
130 |
110 |
24 |
50 |
3.5 |
12 |
47.5 |
7.5 |
153.5 |
24/35 |
|
框架 |
L |
M |
N |
O |
P |
Q |
R |
S |
T |
U |
V |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
RX60 |
124.5 |
88.5 |
57.5 |
14 |
3 |
16 |
18 |
5 |
0.5 |
21 |
M5x8 |
RX90 |
177 |
114 |
68.5 |
25 |
5 |
28 |
24.5 |
6 |
0.5 |
29 |
M8x16 |
RX115 |
211 |
138 |
81 |
32 |
7 |
32 |
27 |
8 |
1 |
36 |
M8x16 |
|
框架 |
B |
C |
D |
E |
F |
Q |
R |
S |
in |
in |
in |
in |
in |
in |
in |
in |
RX23 |
0.2 |
2.625 |
1.5 |
0.38 |
1 |
- |
- |
- |
RX34 |
0.22 |
3.88 |
2.88 |
0.5 |
1.25 |
1.06 |
0.07 |
0.13 |
RX42 |
0.28 |
4.95 |
2.19 |
0.63 |
1.5 |
1.14 |
0.09 |
0.19 |
|
典型型号 |
PX115-003-L2 , PX115-003-S2 , PX115-003-W01S2 , PX115-004-L2 , PX115-004-S2 , PX115-005-L2 , PX115-005-S2 , PX115-007-L2 , PX115-007-S2 , PX115-010-L2 , PX115-010-S2 , PX115-010-W01S2 , PX115-015-F01S2 , PX115-015-L2 , PX115-015-S2 , PX115-020-L2 , PX115-020-S2 , PX115-025-L2 , PX115-025-S2 , PX115-030-L2 , PX115-030-S2 , PX115-040-L2 , PX115-040-S2 , PX115-050-L2 , PX115-050-S2 , PX115-070-L2 , PX115-070-S2 , PX115-100-L2 , PX115-100-S2 , PX115-100-T01S2 , PX142-003 , PX142-003-LB , PX142-004 , PX142-005 , PX142-007 , PX142-010 , PX142-010-LB , PX142-015 , PX142-020 , PX142-020-LB , PX142-025 , PX142-025-009 , PX142-030 , PX142-050 , PX142-100 , PX142-100-LB , PX23-003-L2 , PX23-003-S2 , PX23-004-L2 , PX23-004-S2 , PX23-005-L2 , PX23-005-S2 , PX23-007-L2 , PX23-007-S2 , PX23-010-F01S2 , PX23-010-L2 , PX23-010-S2 , PX23-010-V01S2 , PX23-015-L2 , PX23-015-S2 , PX23-020-L2 , PX23-020-S2 , PX23-025-L2 , PX23-025-S2 , PX23-030-L2 , PX23-030-S2 , PX23-040-L2 , PX23-040-S2 , PX23-050-L2 , PX23-050-S2 , PX23-070-L2 , PX23-070-S2 , PX23-100-L2 , PX23-100-S2 , PX23-100-V01L2 , PX23-100-V01S2 , PX34-003-L2 , PX34-003-S2 , PX34-004-L2 , PX34-004-S2 , PX34-005-F01S2 , PX34-005-L2 , PX34-005-S2 , PX34-007-L2 , PX34-007-S2 , PX34-010-L2 , PX34-010-S2 , PX34-015-L2 , PX34-015-S2 , PX34-020-L2 , PX34-020-S2 , PX34-025-L2 , PX34-025-S2 , PX34-030-L2 , PX34-030-S2 , PX34-040-L2 , PX34-040-S2 , PX34-050-L2 , PX34-050-S2 , PX34-070-L2 , PX34-070-S2 , PX34-100-L2 , PX34-100-S2 , PX42-003-L2 , PX42-003-S2 , PX42-004-L2 , PX42-004-S2 , PX42-005-L2 , PX42-005-S2 , PX42-007-L2 , PX42-007-S2 , PX42-010-L2 , PX42-010-S2 , PX42-015-L2 , PX42-015-S2 , PX42-020-L2 , PX42-020-S2 , PX42-025-L2 , PX42-025-S2 , PX42-030-L2 , PX42-030-S2 , PX42-040-L2 , PX42-040-S2 , PX42-050-L2 , PX42-050-S2 , PX42-070-L2 , PX42-070-S2 , PX42-100-L2 , PX42-100-S2 , PX56-003 , PX56-005 , PX56-007 , PX56-015 , PX56-030 , PX56-100-LB , PX60-003-L2 , PX60-003-S2 , PX60-004-L2 , PX60-004-S2 , PX60-005-L2 , PX60-005-S2 , PX60-005-T01S2 , PX60-007-L2 , PX60-007-S2 , PX60-007-T01S2 , PX60-010-F01S2 , PX60-010-L2 , PX60-010-S2 , PX60-010-T01S2 , PX60-015-L2 , PX60-015-S2 , PX60-020-L2 , PX60-020-S2 , PX60-025-L2 , PX60-025-S2 , PX60-030-L2 , PX60-030-S2 , PX60-030-T01L2 , PX60-030-V01S2 , PX60-040-L2 , PX60-040-S2 , PX60-050-L2 , PX60-050-S2 , PX60-050-T01L2 , PX60-070-L2 , PX60-070-S2 , PX60-100-L2 , PX60-100-S2 , PX60-100-T01S2 , PX90-003-L2 , PX90-003-S2 , PX90-004-L2 , PX90-004-S2 , PX90-005-002S2 , PX90-005-L2 , PX90-005-S2 , PX90-007-F01S2 , PX90-007-L2 , PX90-007-S2 , PX90-007-T01S2 , PX90-010-F01S2 , PX90-010-L2 , PX90-010-S2 , PX90-010-V01S2 , PX90-015-L2 , PX90-015-S2 , PX90-020-L2 , PX90-020-S2 , PX90-025-L2 , PX90-025-S2 , PX90-030-L2 , PX90-030-S2 , PX90-030-T01S2 , PX90-040-F01S2 , PX90-040-L2 , PX90-040-S2 , PX90-050-F01S2 , PX90-050-L2 , PX90-050-S2 , PX90-070-L2 , PX90-070-S2 , PX90-100-F01S2 , PX90-100-L2 , PX90-100-S2 |
|
|
|
|
