概要 |
RX系列是派克的中端直联伺服减速箱。可提供60至115mm和NEMA23到NEMA42的尺寸规格,RX系列同时拥有螺旋行星技术的优点,可为您提供价值的产品。在RX系列螺旋行星减速机拥有的高扭矩,低背隙和高刚度的特性,使其适用于中高端场合的设备应用。其在设计上的增强使RX系列在提供优秀的性能表现的同时,可以满足苛刻的应用需求。 这样优秀的性能表现为客户提供了更高的性价比,这也是为什么RX系列行星减速箱目前成为客户降低伺服电机应用成本方案的选择。 |
特征 |
中等精度,直角螺旋行星减速机
外形尺寸:60 - 115mm/ NEMA23 - NEMA42
比选项:5:1 - 100:1
高扭矩/低齿隙:螺旋行星齿轮几何结构
间隙:小于16弧分(标准)/ 小于12弧分(可选)
效率:高达94%
静音运行:小于68 db
高输入速度:高达6,000 RPM
高的径向载荷能力:广泛间隔角接触轴承输出
高刚度:积分齿圈和太阳轮
Helicrown:派克的齿轮齿几何形状可确保安静的操作和更高的负载
高的齿轮耐磨性:等离子渗氮热处理
提高了使用寿命:行星滚针轴承
通用安装套件:快速交货和安装更方便
弧齿锥齿轮:在一个紧凑的,直角封装下提供高效率,高扭力
紧凑型设计:不同减速比拥有相同封装尺寸
IP65防护等级 |
特点 |
·高的径向负载能力:线接触输出轴承
·延长使用寿命:滚针轴承
·终生润滑
·通用安装组件:更快的交付速度,更简便的安装
·高额定转矩和低背隙:
·斜齿行星齿轮传动
·高刚性:高集成度行星齿轮减速机
·高耐磨性:等离子亚硝酸热处理
可选NEMA规格 |
技术概述 |
参数 |
单位 |
减速比 |
RX60/RX23 |
RX90/RX34 |
RX115/RX42 |
额定输出扭矩 |
Nm |
5 |
10 |
44 |
68 |
10 |
19 |
64 |
128 |
15/20/25/50 |
24 |
66 |
136 |
30/40/100 |
20 |
60 |
128 |
最大加速输出扭矩 |
Nm |
5 |
15 |
66 |
102 |
10 |
28 |
96 |
192 |
15/20/25/50 |
36 |
100 |
204 |
30/40/100 |
30 |
90 |
192 |
急停输出扭矩 |
Nm |
5 |
32 |
120 |
216 |
10 |
58 |
192 |
384 |
15/20/25/50 |
64 |
200 |
408 |
30/40/100 |
48 |
160 |
345 |
额定输入速度 |
rpm |
5/10 |
3200 |
2800 |
2400 |
15/20/25/50 |
3700 |
3300 |
2900 |
50/100 |
4200 |
3800 |
3400 |
最大输入速度 |
rpm |
3-100 |
6000 |
5300 |
4500 |
最大径向负载 |
N |
3-100 |
1650 |
2800 |
5500 |
最大轴向负载 |
N |
3-100 |
2100 |
3600 |
6800 |
寿命 |
h |
3-100 |
20000 |
标准背隙 |
arcmin |
5-10 |
<20 |
<18 |
<16 |
15-100 |
<20 |
<18 |
<16 |
低背隙 |
arcmin |
5-10 |
<18 |
<16 |
<14 |
15-100 |
<16 |
<14 |
<12 |
额定扭矩效率 |
% |
5-100 |
94 |
3000rpm时噪音 |
dB |
5-100 |
<65 |
<68 |
<68 |
扭转刚性 |
Nm/arcmin |
5-100 |
2.5 |
10 |
22 |
工作温度 |
℃ |
5-100 |
-20至+90 |
润滑 |
- |
5-100 |
根据维护计划 |
安装位置 |
- |
5-100 |
任意 |
旋转方向 |
- |
5-100 |
与输入相同 |
防护等级 |
- |
5-100 |
IP65 |
最大重量 |
kg |
5-100 |
2.0 |
6.0 |
11.0 |
|

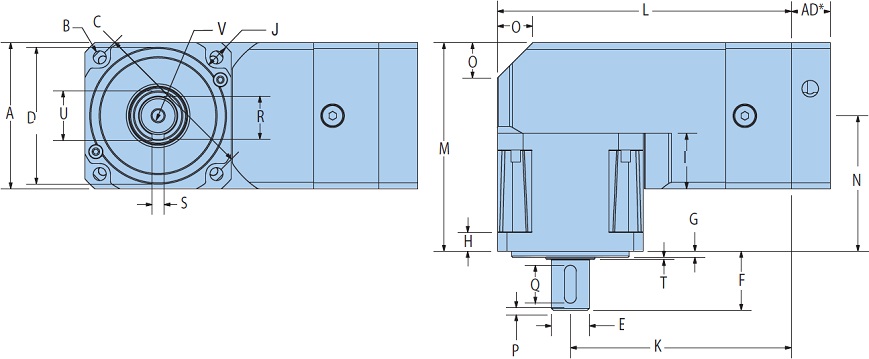

尺寸 |
![](../../img/products/PositioningTransmission/Gearhead/RX-dim.jpg) |
框架 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
AD |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
RX60 |
62 |
5.5 |
70 |
50 |
16 |
25 |
2.5 |
8 |
23.5 |
5 |
93.7 |
16.5/22.5 |
RX90 |
90 |
6.5 |
100 |
80 |
20 |
40 |
3 |
10 |
36.5 |
6.5 |
132 |
20/28.5 |
RX115 |
115 |
8.5 |
130 |
110 |
24 |
50 |
3.5 |
12 |
47.5 |
7.5 |
153.5 |
24/35 |
|
框架 |
L |
M |
N |
O |
P |
Q |
R |
S |
T |
U |
V |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
RX60 |
124.5 |
88.5 |
57.5 |
14 |
3 |
16 |
18 |
5 |
0.5 |
21 |
M5x8 |
RX90 |
177 |
114 |
68.5 |
25 |
5 |
28 |
24.5 |
6 |
0.5 |
29 |
M8x16 |
RX115 |
211 |
138 |
81 |
32 |
7 |
32 |
27 |
8 |
1 |
36 |
M8x16 |
|
框架 |
B |
C |
D |
E |
F |
Q |
R |
S |
in |
in |
in |
in |
in |
in |
in |
in |
RX23 |
0.2 |
2.625 |
1.5 |
0.38 |
1 |
- |
- |
- |
RX34 |
0.22 |
3.88 |
2.88 |
0.5 |
1.25 |
1.06 |
0.07 |
0.13 |
RX42 |
0.28 |
4.95 |
2.19 |
0.63 |
1.5 |
1.14 |
0.09 |
0.19 |
|
典型型号 |
RX23-005-L2 , RX23-005-S2 , RX23-007-L2 , RX23-007-S2 , RX23-010-F01S2 , RX23-010-L2 , RX23-010-S2 , RX23-010-V01S2 , RX23-015-L2 , RX23-015-S2 , RX23-020-L2 , RX23-020-S2 , RX23-025-L2 , RX23-025-S2 , RX23-030-L2 , RX23-030-S2 , RX23-040-L2 , RX23-040-S2 , RX23-050-L2 , RX23-050-S2 , RX23-070-L2 , RX23-070-S2 , RX23-100-L2 , RX23-100-S2 , RX23-100-V01L2 , RX23-100-V01S2 , RX34-005-F01S2 , RX34-005-L2 , RX34-005-S2 , RX34-007-L2 , RX34-007-S2 , RX34-010-L2 , RX34-010-S2 , RX34-015-L2 , RX34-015-S2 , RX34-020-L2 , RX34-020-S2 , RX34-025-L2 , RX34-025-S2 , RX34-030-L2 , RX34-030-S2 , RX34-040-L2 , RX34-040-S2 , RX34-050-L2 , RX34-050-S2 , RX34-070-L2 , RX34-070-S2 , RX34-100-L2 , RX34-100-S2 , RX42-005-L2 , RX42-005-S2 , RX42-007-L2 , RX42-007-S2 , RX42-010-L2 , RX42-010-S2 , RX42-015-L2 , RX42-015-S2 , RX42-020-L2 , RX42-020-S2 , RX42-025-L2 , RX42-025-S2 , RX42-030-L2 , RX42-030-S2 , RX42-040-L2 , RX42-040-S2 , RX42-050-L2 , RX42-050-S2 , RX42-070-L2 , RX42-070-S2 , RX42-100-L2 , RX42-100-S2 , RX56-003 , RX56-005 , RX56-007 , RX56-015 , RX56-030 , RX56-100-LB , RX60-005-L2 , RX60-005-S2 , RX60-005-T01S2 , RX60-007-L2 , RX60-007-S2 , RX60-007-T01S2 , RX60-010-F01S2 , RX60-010-L2 , RX60-010-S2 , RX60-010-T01S2 , RX60-015-L2 , RX60-015-S2 , RX60-020-L2 , RX60-020-S2 , RX60-025-L2 , RX60-025-S2 , RX60-030-L2 , RX60-030-S2 , RX60-030-T01L2 , RX60-030-V01S2 , RX60-040-L2 , RX60-040-S2 , RX60-050-L2 , RX60-050-S2 , RX60-050-T01L2 , RX60-070-L2 , RX60-070-S2 , RX60-100-L2 , RX60-100-S2 , RX60-100-T01S2 , RX90-005-002S2 , RX90-005-L2 , RX90-005-S2 , RX90-007-F01S2 , RX90-007-L2 , RX90-007-S2 , RX90-007-T01S2 , RX90-010-F01S2 , RX90-010-L2 , RX90-010-S2 , RX90-010-V01S2 , RX90-015-L2 , RX90-015-S2 , RX90-020-L2 , RX90-020-S2 , RX90-025-L2 , RX90-025-S2 , RX90-030-L2 , RX90-030-S2 , RX90-030-T01S2 , RX90-040-F01S2 , RX90-040-L2 , RX90-040-S2 , RX90-050-F01S2 , RX90-050-L2 , RX90-050-S2 , RX90-070-L2 , RX90-070-S2 , RX90-100-F01S2 , RX90-100-L2 , RX90-100-S2 , RX115-005-L2 , RX115-005-S2 , RX115-007-L2 , RX115-007-S2 , RX115-010-L2 , RX115-010-S2 , RX115-010-W01S2 , RX115-015-F01S2 , RX115-015-L2 , RX115-015-S2 , RX115-020-L2 , RX115-020-S2 , RX115-025-L2 , RX115-025-S2 , RX115-030-L2 , RX115-030-S2 , RX115-040-L2 , RX115-040-S2 , RX115-050-L2 , RX115-050-S2 , RX115-070-L2 , RX115-070-S2 , RX115-100-L2 , RX115-100-S2 , RX115-100-T01S2 , RX142-003 , RX142-003-LB , RX142-004 , RX142-005 , RX142-007 , RX142-010 , RX142-010-LB , RX142-015 , RX142-020 , RX142-020-LB , RX142-025 , RX142-025-009 , RX142-030 , RX142-050 , RX142-100 , RX142-100-LB |
|
|
|
|
