CRV-27SC
概要

CRV系列减速机采用多学科联合仿真技术,实现整机分析。高精度修形算法使寿命提高到8000小时以上。产品传动精度在运行6000小时后下降只有几角秒。

特点

CRV系列减速机具有体积小、重量轻、刚性高、承载大等特点,能够保证高精密设备保持长寿命、高精度运转。
CRV减速机采用二级减速机构,第一级减速机构为行星齿轮传动机构,通过输入轴的旋转将动力从中心轮传递到行星轮,按齿数比进行减速。第二级减速机构为摆线针轮传动机构,由行星轮带动旋转的曲柄轴驱动两个摆线轮进行偏心运动。曲柄轴旋转一周,摆线轮在相反方向上传动一个针齿位。

技术概述
输出转速rpm 5 10 15 20 25
型号 传动比 输出转矩
Nm
输出功率
Kw
输出转矩
Nm
输出功率
Kw
输出转矩
Nm
输出功率
Kw
输出转矩
Nm
输出功率
Kw
输出转矩
Nm
CRV-27SC 36.57 368 0.26 299 0.42 265 0.55 243 0.68 227
输出转速rpm 25 30 40 50 60
型号 传动比 输出功率
Kw
输出转矩
Nm
输出功率
Kw
输出转矩
Nm
输出功率
Kw
输出转矩
Nm
输出功率
Kw
输出转矩
Nm
输出功率
Kw
CRV-27SC 36.57 0.79 215 0.90 197 1.10 184 1.29 174 1.46
输出转速rpm 弯矩刚度
代表值
Nm/arcmin
允许弯矩
Nm
瞬时最大
允许弯矩
Nm
允许最高
输出转速
rpm
启动停止
时的允许
转矩
Nm
瞬时最大
允许转矩
Nm
齿隙
arcmin
最大空程
arcmin
角度传递
误差
arcmin
弹簧常数
代表值
Nm/arcmin
型号 传动比
CRV-27SC 36.57 1068 980 1960 60 662 1323 1.0 1.0 70 147

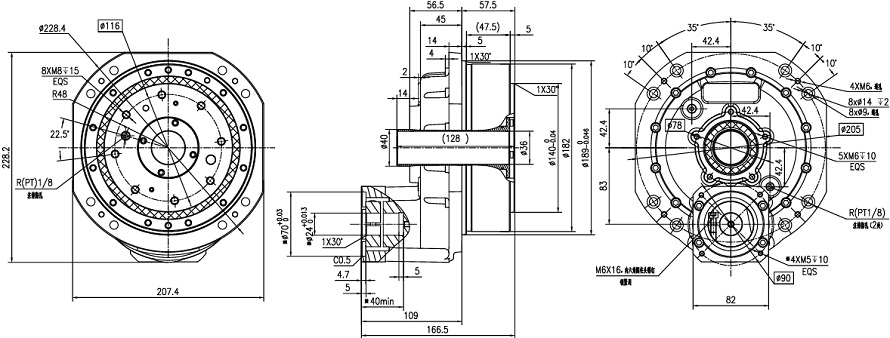

尺寸



产品样本
