| 系列 |
分类 |
形状 |
负载方向 |
接触形式 |
特点 |
典型用途 |

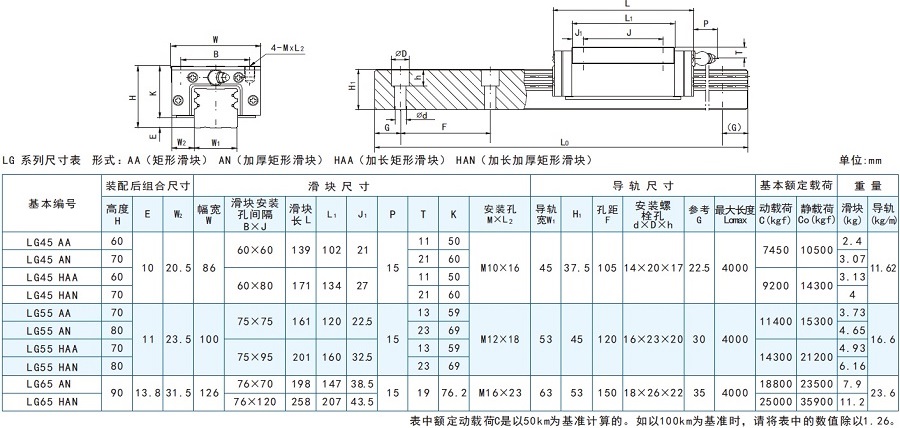

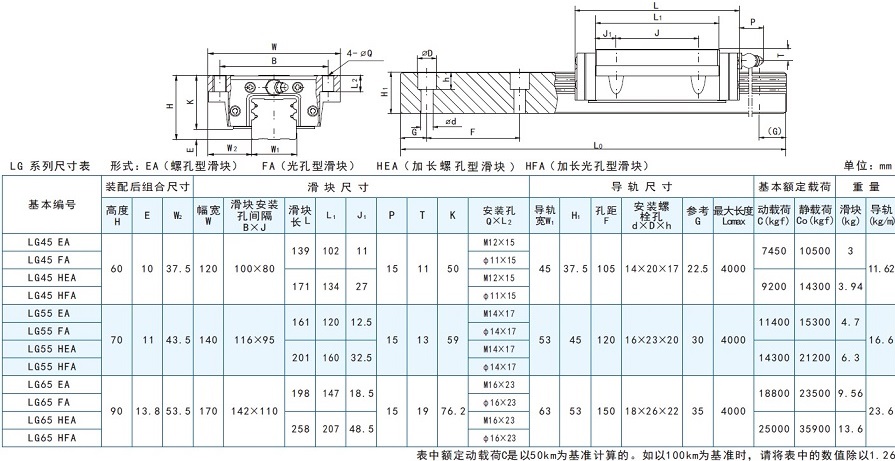

| LG |
类双圆弧型 |
 |
 |
  |
·沟槽采用独特的类双圆弧结构，具有较好的静刚度、摩擦力特性、预加载荷、误差均化能力等性能指标。
·将滚珠和沟槽之间的接触角度设定为45度，使上下左右方向负载的承受能力及刚性均匀。
·承受冲击载荷和重载荷作用时，承载接触区增大，提高了系统的刚度。 |
加工中心
数控铣床
CNC车床
平面磨床
座标磨床
工业机器人
电火花加工机床
焊接机
材料供给装置
包装机械
|
| LM/LMW |
微型 |
 |
 |
 |
·采用左右各1列滚道的精巧设计，体积小、轻量化
·沟槽设计为哥特式结构其接触角均为45度，因而上下左右四个方向都具有均等的刚性和负载能力。
·LMW系列由于导轨幅度宽在横向扭矩方面具有高刚性。
|
半导体制造设备
印刷电路板IC组装设备
医疗设备
机械手臂
精密测量仪器
光学平台
气动元件 |
| LGS |
单圆弧型 |
 |
 |
 |
·采用DF结构，对安装误差的吸收能力大。
·将滚珠和沟槽之间的接触角度设定为45度，使上下左右四方向负载的承受能力均匀，并且各方向都具有足够的刚性。
|
木工机械
材料供给装置
电火花加工机床
激光加工机械
加工中心
CNC车床
工业机器人
包装机械
|
| LSQ |
单圆弧静音型 |
 |
 |
 |
·具有LGS单圆弧型的特点。
·低噪音、运动平滑。
·具有自润滑效果。
·与LGS具有组装互换性。 |
材料供给装置
电火花加工机床
光学机械测量台
CNC车床
工业机器人
半导体制造装置
包装机械
|
| LGE |
单圆弧低组装型 |
 |
 |
 |
·采用DF结构，对安装误差的吸收能力大。
·将滚珠和沟槽之间的接触角度设定为45度，使上下左右四方向负载的承受能力均匀。 |
精密测量仪器
材料供给装置
半导体制造设备
电火花加工机床
包装机械 |
| LGR |
滚柱型 |
 |
 |
 |
·以圆柱滚子代替钢球，滚子与导轨、滑块为线接触，大幅提高导轨的刚性值。
·采用DB45度组合，能承受上下左右四方向等载荷，并且各方向都具有超高的承载能力和刚性。 |
加工中心
CNC铣床
CNC磨床
立式或卧式镗床
大型龙门机床
重型搬运装置
电火花加工机床 |
