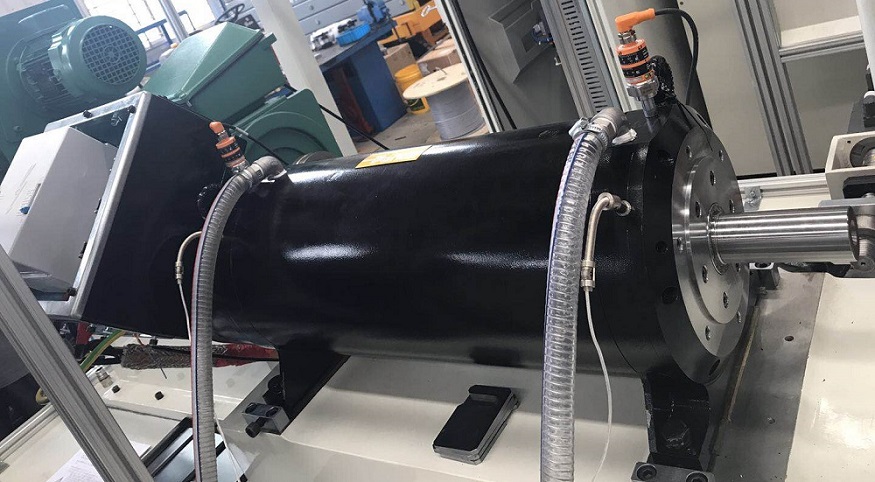

MGV高速力矩测试台电机
概要

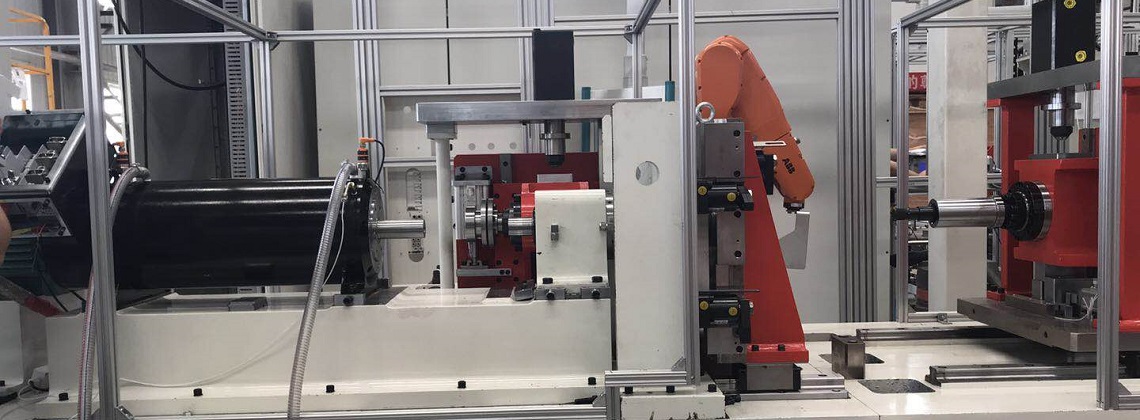

MGV电机是带有永磁体的无刷同步伺服电机,为需要高速和低惯性的应用而设计。对于认证过程,MGV电机可用于许多汽车或航空部件试验台(柴油发动机,起动机,泵,交流发电机,变速箱......)。 MGV电机具有高的响应性和出色的动态性能,是理想的选择
模拟测试的需要:城市周期或赛车的速度,内燃机的速度非周期性等......

特征

•高速度 - 避免使用机械传??动装置
•低惯性 - 允许非常快速的加速/减速
•恒定功率运行(弱磁模式)高于额定速度,无需超大驱动器
•水冷 - 确保紧凑的尺寸和低噪音操作
•高动态功能可以准确地再现被测产品的操作条件
•紧凑
•支脚安装(B3)或支脚和法兰(B34)
•机械接口
•坚固光滑的轴
•带飞行员的法兰
•带螺纹孔的支脚,便于在对齐操作中提升
•2极旋转变压器反馈传感器
•钢或陶瓷轴承取决于速度
•1个PTC探头和1个KTY84-130传感器的热保护
•2个螺纹孔(前后)用于轴承温度测量
•2个螺纹孔(前后)用于振动测量
•用于电源连接的接线盒和用于反馈传感器的连接器

应用领域
•发动机测试
•卡车
• 汽车
•摩托车
- 组件测试
•变速箱
•差异化
•轴承
•腰带
•初学者
•交流发电机
•泵
技术概述
- 电机类型:永磁同步无刷电机
- 功率:高达500千瓦
- 速度:最高45000分钟-1
- 连续扭矩:高达1500 Nm
- 峰值扭矩:高达2700 Nm
- 惯性:从8.9到10400 kg.cm2
- 防护等级:IP40
- 工作温度:0°C至40°C
- 冷却方式:水冷
- 电源电压:400 VAC
- 定子绕组隔离:符合EN60034-1的F级
- 转子平衡:G1级
规格型号
规格 低速功率 低速转矩 基本速度 最大速度 低速恒流 惯量
Kw Nm rpm rpm A kgmm²
MGV430BAL 10 7.3 13100 45000 24.7 890
MGV430BAI 15.6 6.8 21900 45000 35 890
MGV635CAF 15.6 20 7450 30000 36.6 3520
MGV635CAD 25 20 11900 30000 54.8 3520
MGV840CAR 10 68 1410 24000 23.2 18600
MGV840CAH 32 68 4500 24000 72.6 18600
MGV840CAF 44 66 6370 24000 93.8 18600
MGV840CAD 63 58 10300 24000 123 18600
MGV950CAC 105 200 5010 20000 252 63000
MGV950CAX 175 200 8350 20000 454 63000
MGV970CBX 230 390 5630 12000 542 63000
MGVA50DAC 67 480 1330 12000 154 292000
MGVA50DAB 101 480 2010 12000 230 292000
MGVA50DAA 200 460 4150 12000 439 292000
MGVA05DBB 195 620 3000 12000 465.2 292000
